Подключение жёсткого диска SATA не должно сопровождаться у вас с какими либо трудностями. По просьбе посетителя нашего сайта, давайте пройдём все этапы подключения жёсткого диска SATA от постановки в системный блок до определения его в BIOS. Устанавливать будем Дисковый накопитель Western digital (465 Гб, IDE) стандарта Serial ATA II.

Примечание: Так же Вам могут пригодиться статьи по этой теме: Как установить в системный блок видеокартуоперативную памятьблок питаниязвуковую карту и жёсткий диск IDE

на материнскую плату Asus P5K SE с четырьмя разъёмами SATA на борту

к одному разъёму уже подсоединён дисковод Optiarc DVD RW и по слухам работает, ну сейчас всё и проверим, работать начинаем на выключенном компьютере.


Подключение жёсткого диска SATA

{banner_google1}

В первую очередь вставляем наш винчестер в специальную корзину нашего системного блока, никакой видеокарты снимать не надо, она находится выше и жёсткий диск мы ставим чуть ниже её, он прекрасно встал на предложенное ему место

Можно заметить, что под ним достаточное пространство для вентиляции, далее крепим его четырьмя винтами. Между корзиной и корпусом жёсткого диска специальные резиновые шайбочки, особенность данного корпуса 6AR1.
А вот и наши четыре разъёма контроллеров SATA на материнской плате, разъём номер три занят дисководом, а три другие свободны, выберем один из них, например разъём номер один




Подключать информационный  SATA кабель пока не будем, он будет нам мешать при подсоединении к нашему жёсткому диску кабеля питания, итак соединяем наш винчестер и блок питания.
От блока питания идёт свободный кабель, подсоединяем его к разъёму питания на жёстком диске, подсоединили

если на вашем блоке питания нет кабеля с разъёмом SATA, вам нужен будет вот такой переходник


Сейчас настала очередь информационного кабеля, с абсолютно одинаковыми Г-образными штекерами на концах

подсоединяем один конец кабеля к материнской плате , а другой к жёсткому диску

{banner_google1}

теперь закрываем боковую крышку системного блока и включаем компьютер.
Сразу идём в BIOS и смотрим правильно ли мы подключили жёсткий диск SATA. На начальной вкладке Main видно, что на первом контроллере SATA определился наш жёсткий диск Western digital, а на третьем как и положено наш дисковод Optiarc DVD RW.
Вся информация о нашем жёстком диске

Для установки операционной системы нам нужно на вкладке Boot сменить приоритет загрузки с жёсткого диска на дисковод, проходим на данную вкладку и изменяем

Вставляем в дисковод дистрибутив с Windows, перезагружаемся и устанавливаем операционную систему.

А иногда друзья такое вроде бы простое действие, как подключение жёсткого диска SATA к материнской плате, оборачивается целым приключением. Наш читатель Александр столкнулся с такой проблемой. Разъёмы SATA на его материнской плате располагались неудобно, рядом с разъёмом PCI Express видеокарты. Так вот подключить эту самую видеокарту было практически невозможно, если винчестер уже был подсоединён к разъёмам SATA, видеокарта просто упиралась в интерфейсные кабели SATA и не вставлялась полностью в свой разъём PCI Express. Александр вышел из положения так: прикупил два интерфейсных кабеля SATA, с разъёмом в виде уголка и один даже обрезал вот таким образом и затем всё подсоединил.



tagsКлючевые слова
     Рекомендуем другие статьи по данной теме
Ctrl
Enter
Заметили ошибку
Выделите и нажмите Ctrl+Enter

Добавить комментарий

Назад 1 2 3 Вперед

Комментарии (138)

  1. img
    6 мая 2017 13:41 Макс
    Гость

    БИОС только вчера обновил, результата ноль((

    Цитировать replyОтветить
  2. img
    6 мая 2017 09:03 admin
    Администратор

    Попробуйте БИОС обновить по этой статье, после обновления может появится опция AHCI

    http://remontcompa.ru/1085-kak-obnovit-bios-na-materinskoy-plate-asus.html

    Цитировать replyОтветить
  3. img
    5 мая 2017 21:09 Макс
    Гость

    Добрый вечер. Подскажите пожалуйста. Материнка asus p5ld2se, некоторое время лежала без батарейки, после установки на нее вин 7 оказалось, что устройства подключенные в sata определились как ide. В биос параметр configure sata as имеет только одно значение standard ide. Вин 7 стала нормально, только очень долго, биос последний 1301, дрова все имеются, если верить диспетчеру устройств. Разница в скорости работы после sata видна даже на глаз. Еще пару месяцев назад отлично работала, все устройства определялись как sata. В чем искать причину? Спасибо за ответ.

    Цитировать replyОтветить
  4. img
    8 марта 2017 10:49 admin
    Администратор

    Да, может сгореть.

    Цитировать replyОтветить
  5. img
    8 марта 2017 00:09 Тимур
    Гость

    Не сгорит ли жесткий диск, если подключить питание в разъем Jumper black?
    Просто от питания разъем идет подходящий для разъема Jamper black, подскажите пожалуйста?

    Цитировать replyОтветить
  6. img
    9 февраля 2016 18:00 admin
    Администратор

    Ставьте и работайте, никаких проблем не будет.

    Цитировать replyОтветить
  7. img
    9 февраля 2016 16:04 Bis

    Скажите пожалуйста !

    Есть HDD 2.5 полученный от сломавшегося ноутбука!

    Я могу его поставить смело как основной в системник!? Могуть ли быть проблемы с работоспособностью!?

    Спасибо!

    Цитировать replyОтветить
  8. img
    15 января 2016 15:34 admin
    Администратор

    У вас SATA жёсткий диск или IDE?

    Если SATA, то на нём вообще не трогайте перемычку.

    Если жёсткий диск IDE, то читайте эту статью

    http://remontcompa.ru/212-bios-ne-vidit-zhestkiy-disk.html

    Цитировать replyОтветить
  9. img
    15 января 2016 15:00 Артём
    Гость

    А если на моем жестком диске нет возможности установить Слейв/Мастер (нет таких перемычек вообще), что делать в этой ситуации, БИОС автоматически определит?

    Хочу второй диск поставить, поэтому спрашиваю, что тут предпринять

    Цитировать replyОтветить
  10. img
    14 января 2016 17:20 admin
    Администратор

    Вот такой переходник можно попробовать, но есть риск, что подключенный таким образом жёсткий диск не увидит БИОС

    http://remontcompa.ru/235-perehodnik-ide-sata.html

    Цитировать replyОтветить
  11. img
    14 января 2016 14:50 Альберт Манукян
    Гость

    Подскажите, на моем ноуте уже древнем, вышел из строя жёсткий диск ide, новых таких не найти сейчас, а Sata туда не вмещается. Можно ли его вставить взамен дисковода и с помощью какого переходника?

    Цитировать replyОтветить
  12. img
    11 января 2016 10:18 admin
    Администратор

    Не будет никакой нагрузки, подключайте второй диск IDE по этой статье, там всё подробно рассказано и показано

    http://remontcompa.ru/106-kak-podklyuchit-zhestkiy-disk-ide.html

    В крайнем случае можно использовать различные переходники

    http://remontcompa.ru/757-perehodniki.html

    Цитировать replyОтветить
  13. img
    10 января 2016 22:47 Артём
    Гость

    Здравствуйте. Хочу поставить второй жесткий диск, сата-провод на материнку есть, есть также переходник сата-иде, но некуда подключать, из блока все выходящие провода заняты. Но: провод из блока в дисковод имеет посередине ответвление на IDE. Я могу туда подключить винчестер? или это нельзя сделать т.к. будет большая нагрузка? Спасибо.

    Цитировать replyОтветить
  14. img
    28 августа 2015 07:18 admin
    Администратор
    Измените букву диска дисководу по этой статье
    http://remontcompa.ru/365-kak-smenit-bukvu-diska.html

    например у дисковода буква D:, измените её на E: или F:.
    Цитировать replyОтветить
  15. img
    28 августа 2015 04:33 Oleg01
    Гость
    Установил два диска. Один ssd, второй жесткий диск. Получается при отображении в мой компьютер сначала идет диск ssd, потом по середине привод СD, в конце 2-ой диск. Можно ли каким нибудь способом перенести отображение привода СD в конец списка? Заранее спасибо.
    Цитировать replyОтветить
  16. img
    10 августа 2015 17:43 admin
    Администратор
    Это ни на чём не отразится, устанавливайте систему и всё.
    Цитировать replyОтветить
  17. img
    10 августа 2015 14:22 zloywolk
    Гость
    Приветствую. Помогите разобраться с проблемкой - - поставил второй жесткий диск - БИОС видит его как ДИСК 0 (он и в посадочном месте диск 0) WD, второй соответственно , что был до него переставлен и биос его видит ка диск 1 (он в гнезде диск 1)TOSHIBA, но вот незадача - при установке системы установщик их меняет местами - пишет диск 0 Toshiba? WD диск 1 как победить это несоответствие.
    Цитировать replyОтветить
  18. img
    14 июля 2015 07:04 admin
    Администратор
    Диск может быть неисправен.
    Попробуйте загрузиться в программу установки Windows 7, 8.1 и форматировать диск в ней, если не получится, то сделайте SMART и выложите его здесь, подробная статья

    http://remontcompa.ru/539-kak-sozdat-zagruzochnuyu-fleshku-s-programmoy-victoria
    -i-kak-izbavitsya-ot-sboynyh-sektorov-bed-blokov-v-dos-dos-rezhime.html#
    Цитировать replyОтветить
  19. img
    13 июля 2015 17:43 Z
    Гость
    Так в том-то всё и дело, что мне не надо восстанавливать данные, я наоборот хочу, чтобы система его увидела, форматнуть его, и сделать "большую флешку".
    Цитировать replyОтветить
  20. img
    13 июля 2015 16:54 admin
    Администратор
    Попробуйте программу DMDE
    http://remontcompa.ru/369-kak-vosstanovit-udalennye-fayly.html
    Цитировать replyОтветить
  21. img
    13 июля 2015 16:10 Z
    Гость
    Добрый день, admin. Ситуация такая: есть старый, замученный диск от бука, после подключения система его не видит, Акронис Диск Директор его тоже не видит. Видит только Тру Имидж и БИОС. Как быть? Посоветуйте программу которая сможет "расковырять" недра системы и опознать диск.
    Цитировать replyОтветить
  22. img
    3 мая 2015 19:50 Анна
    Гость
    Спасибо!
    Цитировать replyОтветить
  23. img
    3 мая 2015 11:07 admin
    Администратор
    Ваш подключенный новый жёсткий диск как раз средний (Disk 1 динамический) Unallocated и он неотформатирован, щёлкните на нём правой мышью и выберите Инициализировать, затем форматируйте, подробная статья вот
    http://remontcompa.ru/511-inicializaciya-zhestkogo-diska.html

    Второй дисковод у вас остался от программы DAEMON Tools, вы её не до конца удалили.
    Цитировать replyОтветить
  24. img
    3 мая 2015 06:46 Анна
    Гость
    ууу там вообще все плохо. И этот диск видно и 2 дисковода. Но у меня дисковод всего 1....
    http://uploads.ru/H97hT.jpg
    Цитировать replyОтветить
  25. img
    3 мая 2015 06:26 admin
    Администратор

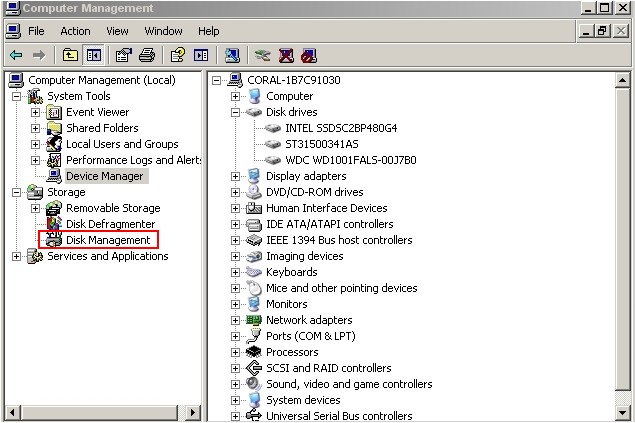

    Нажмите Disk Management и выложите скриншот
