Как выбрать недорогую материнскую плату для игрового компьютера или всё о недостатках дешёвых материнских плат на чипсете H110

Категория: Железо и периферия / Материнская плата
Добавил: access_timeОпубликовано: 17-06-2017 visibilityПросмотров: 36 758 chat_bubble_outlineКомментариев: 25


Здравствуйте админ! Хочу самостоятельно собрать игровой компьютер в пределах 20 тысяч рублей (корпус, блок питания и монитор у меня есть) и никак не могу определиться с материнской платой. У меня есть хороший приятель, работает в компьютерном сервис-центре, так вот он утверждает, что нужно просто взять дешёвую материнку GIGABYTE GA-H110M-S2 (форм-фактор microATX, стоимость 3100 руб), воткнуть в неё процессор пенёк G4560, видюху GeForce GTX 1050 и оперативку 8 Гб, жёсткий диск на 1 ТБ и всё, игровой комп за 20 тысяч рублей готов. И я со всем согласен, кроме материнской платы. Эта мать создана на чипсете Intel H110, не поддерживающий современный интерфейс PCI Express 3.0 x16, а только PCI Express 2.0, также нет поддержки RAID и частота системной шины у неё - 5 GT/s (старое поколение DMI 2.0). Мой знакомый говорит, что на всё это можно не обращать внимания, так как никакого значимого влияния на производительность системы в целом не оказывает. Разницы в пропускной способности между PCI-E 3.0 и PCI-E 2.0 нет никакой. Частота системной шины не важна, гораздо важнее частота оперативной памяти. Чипсет Intel H110 сейчас самый распространённый и востребованный, на нём построено огромное количество материнских плат.
Так ли это на самом деле?


Как выбрать недорогую материнскую плату для игрового компьютера или всё о недостатках дешёвых материнских плат на чипсете H110


Привет друзья! Если вы окажетесь на месте нашего читателя, то не торопитесь, ведь выбор материнской платы не менее важен, чем выбор процессора, который в нашем случае выбран правильно. Проц. Intel Pentium G4560 стоит недорого (3 650 рублей), отличается последним поколением (Kaby Lake), высокой производительностью и распространенным сокетом с немалым выбором материнских плат, а также отсутствием конкурентовОдним словом, хороший вариант за свои деньги.

Выбор материнских плат для нашего процессора Pentium G4560, то есть с 1151 сокетом, достаточно широк, особенно в бюджетном сегменте, но здесь главное не переплатить за лишние PCI-e (вы не будете устанавливать несколько видеокарт) и PCI разъёмы и слоты под оперативную память (можно взять материнку форм-фактора microATX), а также не промахнуться в выборе чипсета. Чипсет — это набор микросхем, из которых и состоит мат. плата. Все материнки без исключения построены на определённом чипсете, который исполняет роль связующего моста между процессором и различными периферийными устройствами. Именно чипсет диктует, поддерживает ли материнская плата самые современные технологии, например: достаточное количество портов USB 3.0 и SATA 6 Гбит/сшину PCI-e 3.0, поддержку массивов видеокарт, технологию Intel Rapid Storage RAID 0/1/5/10SATA Express, M.2 SSD, и др.

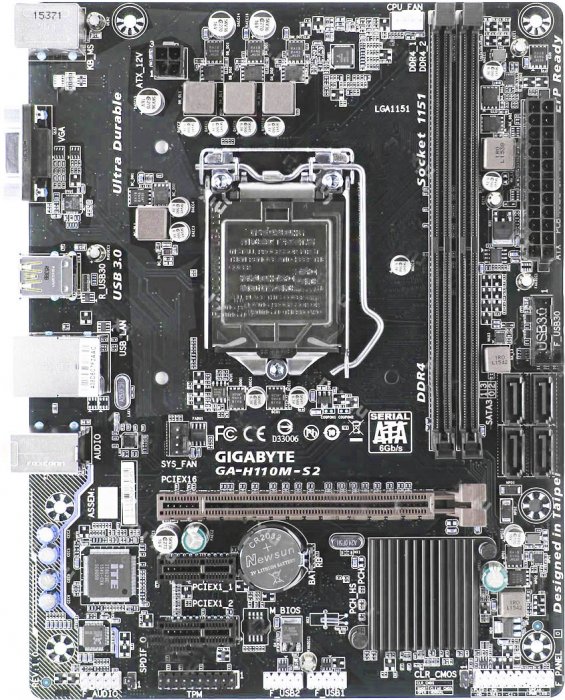

Так вот, одна из самых дешёвых материнок, представленных в данный момент на рынке и которую посоветовали нашему читателю - GIGABYTE GA-H110M-S2 на чипсете Intel H110, стоимость 3100 руб или ASUS H110M-K D3 за 3 390 рублей. Ещё одна распространённая материнка на этом же чипсете Asrock H110M-DGS (на ней нет разъёмов HDMI и VGA, есть только DVI-D Dual Link)

Вообще, здесь необходимо заметить, что материнские платы на этом чипсете действительно сейчас в сильном ходу и покупаются "на ура". В любом компьютерном магазине вам в первую очередь предложат собрать компьютер именно с такой мат. платой по нескольким причинам:

  1. На этих матерях имеется очень популярный Сокет LGA 1151, популярный из-за процессора Pentium G4560, у которого соотношение цена-качество на данный момент самое лучшее.
  2. Есть возможность апгрейда процессора аж до Core седьмого поколения (Core i3, Core i5, Core i7), но целесообразен ли апгрейд на материнке с таким чипсетом? Об этом мы поговорим дальше.
  3. Дешёвая цена самой платы, в районе 3000 рублей.
И вроде бы всё ясно и стоит однозначно купить мать за 3000 рублей, затем хорошую видеокарту по своим деньгам, к примеру GeForce GTX 1050 от Gigabyte за 7500 рублей, затем 8 Гб оперативной памяти, и вот тебе готов игровой системник, но давайте не торопится и исследуем этот вопрос всесторонне.

Покупать материнскую плату на чипсете Intel H110 нужно в том случае, если с бабками совсем беда, так как эта мамка будет весьма ущербна именно в плане чипсета. Смотрите сами, данный чипсет лишён: шины PCI-e 3.0 (есть только PCI-E 2.0 всего шесть линий), технологии RAID, нет поддержки SATA Express и M.2, в наличии всего четыре порта SATA 6 Гбит/с, а частота системной шины материнской платы на этом чипсете всего - 5 GT/s (старое поколение DMI 2.0). Вдобавок он не умеет распределять процессорные линии PCI Express x16 и не способен даже на бесхитростный разгон процессора по шинеПростыми словами, купить мат. плату на чипсете Intel H110, означает приобрести морально-устаревшую процессорную шину DMI 2.0 со старым интерфейсом PCI Express 2.0 х6.

  • Единственное, что выдаёт принадлежность H110 к 100-й серии чипсетов (Intel B150, H170, Z170), созданных для новейшей платформы LGA1151 процессоров Skylake и Kaby Lake, это тот факт, что построенные на чипсете H110 материнские платы имеют встроенную шину PCI Express 3.0 x16. А как иначе, ведь все мат. платы на этом чипсете предназначены для работы с процессорами, имеющими встроенный контроллер PCI-Express 3.0 x16, с помощью которого видеокарта подключается напрямую к процессору. Соответственно видеокарта новейшего интерфейса PCI-E 3.0 x16, установленная в разъём PCI-E 3.0 x16 будет функционировать в данном режиме. На этом все новаторства заканчиваются. Сам чипсет H110 не имеет поддержки интерфейса PCI-e 3.0 и общается с процессором по устаревшей шине PCI-E 2.0, на которой основана устаревшая системная шина DMI 2.0 (подробности далее в статье).
  • Материнские платы, построенные на чипсете H110, по моему мнению вообще не относятся к поколению новых материнских плат. Почему? Потому что все современные чипсеты имеют новейшую системную шину DMI 3.0 (8 GT/s), а чипсет H110 имеет старую системную шину DMI 2.0 (5 GT/s) и все подключенные к вашему компьютеру устройства будут общаться с процессором по древней шине DMI 2.0 (5 GT/s). Да, материнские платы, построенные на чипсете H110 имеют современную шину PCI Express 3.0 x16, которая идёт к видеокарте, то есть видеокарта будет работать в самом современном режиме PCI Express 3.0, подробности о разнице PCI Express 3.0 и PCI Express 2.0 описаны в этой статье и это единственное, что относит данные материнки к современным чипсетам, но этого ужасно мало, так как многие старые чипсеты имеют интерфейс PCI Express 3.0.
Ещё раз замечу, что все современные чипсеты имеют новейшую системную шину DMI 3.0 (8 GT/s).
Соглашусь с тем, что многим пользователям не нужны какие-либо навороты на материнской плате и они не будут создавать RAID-массив из нескольких дисков и они не будут разгонять процессор, также им хватит за глаза четыре порта SATA 6 Гбит/с, но давайте рассмотрим такой вопрос, как возможный апгрейд системного блока с данной материнской платой через пару лет.

Разбираемся дальше или насколько важна частота системной шины DMI, DMI 2.0, DMI 3.0?


Дешёвые материнские платы на чипсете H110 имеют частоту системной шины 5 GT/s (старое поколение DMI 2.0).
На официальном сайте производителя чипсета, на котором сконфигурирована материнка, можно увидеть параметр - «Частота системной шины» и многие читатели часто спрашивают - важен ли он и за что отвечает. Шина DMI очень важна, так как связует процессор и элементы периферии: USB-порты, HDD, разъёмы PCI Express x1, M.2 SSD, Audio и др.
Все бюджетные чипсеты работают на частоте системной шины - 5 GT/s (старое поколение DMI 2.0) и интерфейс PCI-E 2.0.

Более продвинутые (например B150) имеют частоту системной шины 8 GT/s (новое поколение DMI 3.0) и интерфейс PCI-E 3.0.





Искушённый читатель заметит, что низкая частота системной шины 5 GT/s не сыграет на производительность всей системы ощутимой роли. Позволю не согласиться с этим мнением и вот почему.

Во-первых, представьте ситуацию, вы через год задумали апгрейд и заменили проц Intel Pentium G4560 на другой, к примеру - Intel Core i3-7100 (с поддержкой DMI 3.0 (8 GT/s)), который мощнее пенька на 20% или Intel Core i5-6400 (мощнее на 40%). Как покажет себя в этом случае новый процессор, если частота системной шины будет устаревшей 5 GT/s (DMI 2.0) к тому же со старым интерфейсом PCI Express 2.0 х6? Конечно в этом случае DMI 2.0 окажется узким горлышком и мощный процессор не раскроет себя в полной силе и система потеряет 20-40% производительности, в этом случае поможет только замена материнской платы на новую с современным чипсетом, поддерживающим последовательную шину (DMI 3.0) 8 GT/s и интерфейс PCI-e 3.0.

Недавно на нашем сайте один пользователь оставил комментарий, в котором утверждал, что с помощью какой-то хитрой прошивки БИОСа он разогнал на материнке с чипом H110 процессор Intel Core i5. Друзья, умаляю вас, даже если такой способ существует, то не забывайте о том, что для разгона процессора ему необходимо полноценное питание 8-pin, а на нашей мат. плате разъём питания CPU имеет вариант только 4pin.


Какую же материнскую плату купить?


Ну хорошо, - скажете вы, - а какая же материнская плата сочетает в себе оптимальное соотношение цены и качества? Если хотите сэкономить, то приобретите мамку на недорогом и очень функциональном чипсете - B150, например - Asus B150M-A (за 4 700 рублей)Чипсет Intel B150 – стоит между крутым Intel H170 и дешёвым H110, то есть - золотая середина!

Наша материнка поддерживает актуальные функции: шина PCI-e 3.0, три цифровых выхода (HDMI, DVI, D-Sub), шесть портов SATA 6 Гбит/с, шесть портов USB 3.0, частота системной шины 8 GT/s (новое поколение DMI 3.0), поддержка оперативной памяти DDR4 2133 МГц. Вот только разгон по шине тоже не поддерживается, и RAID-массивы создавать нельзя. Вовсе не обязательно делать выбор в сторону Asus, можете выбрать другого производителя: ASRock, GIGABYTE, MSI, просто ознакомьтесь с функциональными возможностями вашей будущей материнской платы.



Но если у вас найдётся ещё одна тысяча рублей, то лучше взять для игрового компьютера материнку ASUS H170M-PLUS на отличном чипсете Intel H170 всего за 5 700 рублей. Здесь вам всё: и разгон, и технология SATA RAID 0, 1, 10, 5, разъемы SATA Express и M.2 Socket 3 для SSD-накопителей M.2 2242, M.2 2260, M.2 2280. Также есть возможность установить второй видеадаптер в режиме AMD CrossFireX, но к сожалению схема (х16+х4) не даст какой-либо существенной производительности. Если вы хотите организовать на своём компьютере работу двух видеокарт, то стоит обратить внимание на более дорогие материнки, построенные на чипсете Z170, но это уже тема для другой статьи.


Читаем также: Собираем офисный компьютер на основе материнской платы с чипсетом H110

tagsКлючевые слова
     Рекомендуем другие статьи по данной теме
Ctrl
Enter
Заметили ошибку
Выделите и нажмите Ctrl+Enter

Добавить комментарий

Комментарии (25)

  1. img
    20 августа 2020 18:35 OxyGen
    Гость
    Посоветуйте, please, какую взять материнку и процессор (в бюджетном сегменте) для установки Windows 8.1? Не важно AMD или Intel. Проц со встроенным видео. Спасибо.
    Цитировать replyОтветить
  2. img
    15 декабря 2019 15:40 admin
    Администратор
    Иван, ну, например, в этой статье обозреваются две продвинутые матринки под LGA 1151-v2.
    Цитировать replyОтветить
  3. img
    15 декабря 2019 12:45 Иван
    Гость
    Подскажите пожалуйста какой лучше купить материнскую платы. Что бы всё подерживала
    Цитировать replyОтветить
  4. img
    15 декабря 2019 12:42 Иван
    Гость
    Цитата: admin

    Если есть деньги, лучше взять GeForce GTX 1050 Ti. Почему? Напишу небольшую статью.

    Цитировать replyОтветить
  5. img
    1 марта 2018 09:43 admin
    Администратор

    Материнские платы, построенные на чипсете H110, по моему мнению вообще не относятся к поколению новых материнских плат. Почему? Потому что все современные чипсеты имеют новейшую системную шину DMI 3.0 (8 GT/s), а чипсет H110 имеет старую системную шину DMI 2.0 (5 GT/s - интерфейс PCI Express 2.0) и вся периферия вашего компьютера будет общаться с процессором по древней шине DMI 2.0 (5 GT/s).



    Да, материнские платы, построенные на чипсете H110 имеют современную шину PCI Express 3.0 x16, которая идёт к видеокарте, то есть видеокарта будет работать в самом современном режиме PCI Express 3.0,

    подробности о разнице PCI Express 3.0 и PCI Express 2.0 описаны в этой статье

    https://remontcompa.ru/1255-raznica-v-propusknoy-sposobnosti-mezhdu-interfeysom
    -pci-express-30-x16-i-pci-express-20-x16.html

    и это единственное, что относит данные материнки к современным чипсетам, но этого ужасно мало, так как многие старые чипсеты имеют интерфейс PCI Express 3.0.



    Все современные чипсеты имеют новейшую системную шину DMI 3.0 (8 GT/s).



    Какие-либо эксперименты в производительности не проводил, пока не до этого.

    Цитировать replyОтветить
  6. img
    28 февраля 2018 00:47 Дмитрий
    Гость

    Админ, как текст "Вдобавок он не умеет распределять процессорные линии PCI Express x16" сочетается с тем что у вас ниже написано что он всё же будет использовать полноценный контроллер PCI-E 3.0 с процессора? Есть какие-то данные по тому на сколько процессор использует шину DMI3, достаточно ли DMI2 для системы без SSD диска и процессором i5/i7.



    меня это волнует в плане технической части как продавца тех самых мат.плат на всех вышеуказанных чипсетов. Есть ли какие-то тесты которые смогут показать на собранных стендах существенную разницу в производительности на H110 и к примеру B150/250 (проц сферический i5 или i7)?

    Цитировать replyОтветить
  7. img
    11 ноября 2017 08:16 admin
    Администратор

    У всех данных перечисленных материнских плат одинаковые характеристики.

    Цитировать replyОтветить
  8. img
    11 ноября 2017 01:48 Илья Орлов
    Гость

    Здравствуйте. Подскажите, пожалуйста, для процессора Pentium Dual-Core G4600 какую лучше взять мат.плату?

    1.ASROCK H110M-DGS R3.0

    2.ASROCK H110M-HDV R3.0

    3.ASUS H110M-R/C/SI.

    4.MSI H110M PRO-D

    Цитировать replyОтветить
  9. img
    25 августа 2017 08:46 admin
    Администратор

    Для интернета и фотошопа подойдёт.

    Цитировать replyОтветить
  10. img
    25 августа 2017 00:34 Сергей
    Гость

    Тогда как Вам такой вариант: Gigabyte GA-B250M-DS3H



    Вот какую оптимальную (по цене/быстродействие) конфигурацию я составил для домашнего компьютера

    Комп будет использоваться в основном для работы (интернет с кучей вкладок, изредка Фотошоп и рендер видео). Периодически автоматом запускается синхронизация файлов и резервное копирование в теневом режиме.

    Бюджет 30 т.р. (только сист.блок).

    Что скажете?



    Конфигурация компьютера
    В составе 9 комплектующих:

    1. Процессор - Intel Pentium G4600
    2. Материнская плата - ASUS H170M-PLUS
    3. Корпус - CaseCom CP-686 черный
    4. Система охлаждения процессора - Кулер для процессора Arctic Cooling Alpine 11 GT Rev 2
    5. Оперативная память - Kingston ValueRAM [KVR21N15S8/8] 8 ГБ
    6. 256 ГБ SSD M.2 накопитель - Plextor S2G [PX-256S2G
    7. 2 ТБ Жесткий диск - Seagate BarraCuda ST2000DM006
    8. Блок питания Aerocool - KCAS 500W [KCAS-500W]
    9. Оптический привод - DVD-RW ASUS DRW-24D5MT

    Цитировать replyОтветить
  11. img
    24 августа 2017 22:18 admin
    Администратор

    Материнская плата ASUS H170M-PLUS
    Предупреждение:
    Для поддержки процессоров Kaby Lake (Core i7 7xxx, Core i5 7xxx, Core i3 7xxx, Pentium G4xxx) потребуется обновление BIOS.

    Цитировать replyОтветить
  12. img
    24 августа 2017 10:01 Сергей
    Гость

    Здравствуйте!

    Нужно ли прошивать BIOS материнки ASUS H170M-PLUS, которую Вы посоветовали в статье, для процессора Pentium G4600?

    Или посоветуете другую материнку с такими же возможностями для этого проца.

    Цитировать replyОтветить
  13. img
    2 июля 2017 11:06 admin
    Администратор

    только разницу в разгоне заметил



    Разницы намного больше, прочитайте статью ещё раз внимательно.

    Цитировать replyОтветить
  14. img
    2 июля 2017 10:57 Иван
    Гость

    Да читал. Но только разницу в разгоне заметил, больше ничем не отличается от этой версии .

    Цитировать replyОтветить
  15. img
    1 июля 2017 22:30 admin
    Администратор

    Все недостатки чипсета H110 указаны в статье. Вы её читали?

    Цитировать replyОтветить
  16. img
    1 июля 2017 14:46 Иван
    Гость

    Какая разница между ASROCK H110M-DGS R3.0 и вашей Asus B150M-A . Какие недостатки у ASROCK перед Asus B150M-A скажите пожалуйста.

    Цитировать replyОтветить
  17. img
    23 июня 2017 12:16 admin
    Администратор

    Уже редко встретишь в продаже. Устаревшая (появившаяся четыре года назад) материнка MSI Z97 GAMING 3 на процессорном сокете LGA1150 (4-ое поколение процессоров Haswell (2013 год)) построена на чипсете Intel Z97 Express, который ничем не отличается от уже старого чипсета Intel Z87 Express, имеющего:

    16 процессорных линий PCI Express 3.0

    и всего 8 чипсетных линий PCI Express 2.0

    устаревшую системную шину (DMI 2.0) 5 GT/s.



    На материнке MSI Z97 GAMING 3 имееются разъёмы SATA Express и M.2.

    Можно установить две видеокарты в слоты: PCI Express 3.0 x16 (в режиме х16 либо х8) и PCI Express 3.0 x16 (в режиме х8);

    На неё можно установить процессор Intel Core i7-4770K и даже разогнать его, но разгоном железа по статистике занимается 5% пользователей.



    Недостатки:

    1. Нельзя одновременного использовать разъем M.2 и два слота PCI Express 2.0 x1.

    2. Дорогая цена.

    Цитировать replyОтветить
  18. img
    23 июня 2017 11:04 spаs
    Гость

    А что вы можете сказать про материнскую плату MSI Z97 GAMING 3?

    Цитировать replyОтветить
  19. img
    19 июня 2017 11:43 admin
    Администратор

    Немного медленнее. Скорость чтения до 2000 МБ/с и скорость записи до 1200 МБ/с.

    Но если ваша материнка не поддерживает протокол NVM, то БИОС может не увидеть в качестве загрузочного такой SSD.

    Цитировать replyОтветить
  20. img
    19 июня 2017 11:41 Максик
    Гость

    А если у меня новая материнская плата, но на ней нет поддержки нового протокола NVM Express (Non-Volatile Memory Express), а только старый AHCI, но второй разъём PCI-E 3.0 есть и я установлю в него твердотельный накопитель M.2 SSD интерфейса PCI-E 3.0 - Toshiba OCZ RD400 или Samsung 950 PRO, то на какой скорости они будут работать?

    Цитировать replyОтветить
  21. img
    19 июня 2017 11:23 admin
    Администратор

    Что такое SATA Express? Это неудачный гибрид - объединение устаревшего интерфейса SATA и линий PCI-Express 3.0 (только две линии), представляет из себя два объединённых на материнке разъёма SATA и разъем PCI-E. На данный момент можно купить накопители SATA Express, работающие на скорости чтения и записи в лучшем случае 680 MB/с.



    Я считаю, что возможностей обычного SSD (чтение и запись 500-550 MB/с) хватит с лихвой и SATA Express никакой революции не делает. Вообще SATA и SATA Express и вместе с ними протокол, по которому они работают - AHCI, себя исчерпали полностью. На многих новых материнках ASUS на новом чипсете Z270 нет разъёма SATA Express, а разъём M.2 есть. Это о чём-то говорит. Вообще интерфейс M.2 распространяется гораздо шире чем SATA Express из-за своей мобильности (M.2 присутствует в ноутбуках), хотя возможности у него такие же, как и у SATA Express, единственное он использует не 2, а 4 линии PCI Express 2.0. Может его будут развивать дальше, но важно знать, что M.2 представляет собой всего лишь мобильную разновидность протокола того же SATA Express.



    В новых материнских платах нужно обращать внимание на новый протокол NVM Express (Non-Volatile Memory Express) (альтернатива старого протокола AHCI) — новый протокол доступа к твердотельным накопителям (SSD), подключенным по шине PCI Express. В этом случае твердотельный накопитель M.2 SSD интерфейса PCI-E 3.0 x4, поддерживающий протокол NVM Express будет работать на скорости:

    Максимальная скорость последовательного чтения (Мбайт/с) - 2600 Мбайт/с.
    Максимальная скорость последовательной записи (Мбайт/с) - 1600 Мбайт/с.

    Здорово, не правда ли? К примеру, такими накопителями SSD являются Toshiba OCZ RD400, Samsung 950 PRO, Samsung SM951.



    Подключить твердотельный накопитель M.2 SSD интерфейса PCI-E 3.0 x4 можно в разъём M.2 на ноутбуке, а также в разъм M.2 обычной материнки простого компьютера, или с помощью переходника в разъём PCI-E 3.0.



    Обо всём этом Владимир писал в своей статье

    http://remontcompa.ru/1144-ustanovka-tverdotelnogo-nakopitelya-ssd-toshiba-ocz-
    rd400-256-gb-v-razem-m.2-noutbuka-s-podderzhkoy-nvme.-rekordnaya-maksimalnaya-s
    korost-posledovatelnogo-chteniya-2600-mbayt-s-i-skorost.html

    Цитировать replyОтветить
  22. img
    19 июня 2017 09:38 Oлег
    Гость

    Ещё хотел спросить о разъёме на материнке SATA Express. Нужен ли он на материнке? Для чего он?

    Цитировать replyОтветить
  23. img
    19 июня 2017 09:28 admin
    Администратор

    Если есть деньги, лучше взять GeForce GTX 1050 Ti. Почему? Напишу небольшую статью.

    Цитировать replyОтветить
  24. img
    19 июня 2017 09:18 Oлег
    Гость

    Я бы всё же посоветовал для игрового системника начального уровня взять процессор Intel Core i3-7100, он помощнее пенька, но и цена дороже, где-то 7 000 рублей. Если апгрейд не планировать, то можно оставить материнку Intel H110. Если же брать проц Intel Core i5-6400, то однозначно мать на этом чипсете не пойдёт и нужна другая, пусть и на B150, а лучше на Z170 или Z270, но это комп среднего игрового уровня получается.



    Кстати, админ, в чём разница между видеокартами GeForce GTX 1050 и GeForce GTX 1050 Ti? Ты бы какую взял?

    Цитировать replyОтветить
