Привет, друзья. Эта статья для заядлых энтузиастов компьютерной темы и, в частности, темы возможностей современных устройств информации. Возможно, для вас не являются пределом скорости современных высокопроизводительных SSD NVMe с интерфейсом PCI-E 3.0. Возможно, вы посматриваете в сторону накопителей NVMe с интерфейсом PCI-E 4.0. Такие способны на невероятную по сегодняшним меркам производительность: даже в потребительском сегменте они могут развивать скорость чтения и записи, соответственно, 7000 Мб/с и 5000 Мб/с. «Чего же желать ещё?» - можете спросить вы. Отвечаем: накопитель NVMe PCI-E 4.0. можно заставить работать ещё быстрее на 40-100%. Для этого необходимо создать дисковый массив RAID 0 из двух накопителей PCI-E 4.0. Ниже предлагаю рассмотреть конкретный пример создания такого массива из двух накопителей Samsung 980 PRO. Мы создадим и настроим RAID 0, установим на него Windows 10. Ну и, конечно же, произведём тесты его скорости чтения и записи данных.


RAID 0 из двух SSD M.2 PCI-E 4.0

Итак, друзья, RAID 0 из двух SSD PCI-E 4.0. Если вы не особо осведомлены в теме современных накопителей M.2 PCI-E с технологией передачи данных NVMe, смотрите подборку материалов сайта по этой теме - что это за устройства, какие бывают, какие у них значимые характеристики, как выбрать и подобрать. В RAID-массиве будем использовать два идентичных высокопроизводительных накопителя, работающих с интерфейсом PCI-E 4.0 - Samsung 980 PRO на 250 Гб. Вообще-то Samsung 980 PRO является самым быстрым на сегодняшний день потребительским SSD-накопителем на базе флеш-памяти, быстрее него только дорогостоящие накопители Intel Optane на памяти 3D XPoint и серверные на флеш-памяти с 8-ю линиями PCI-E. Так, модель Samsung 980 PRO на 1 Тб читает и записывает данные с максимальной скоростью, соответственно, 7000 Мб/с и 5000 Мб/с. Если интересно, можете посмотреть детальный обзор этого накопителя на нашем сайте в статье  «M.2 накопитель Samsung 980 PRO». Модель на 250 Гб, которую мы будем использовать в RAID-массиве, из-за малого объёма не такая быстрая, как модель на 1 Тб, но всё равно её возможности впечатляют, и в чтении она, в общем-то, раскрывает потенциал PCI-E 4.0: у Samsung 980 PRO на 250 Гб заявленная производителем максимальная скорость чтения 6400 Мб/с, записи - 2700 Мб/с. В синтетических тестах CrystalDiskMark накопитель почти достигает заявленных скоростей.

И вот, друзья, что будет, если и без того быстрый Samsung 980 PRO на 250 Гб поставить в паре с таким же в RAID 0 – конфигурацию дискового массива с удвоенной скоростью чтения и записи данных? Какую скорость выдаст такой массив? Давайте создавать RAID 0 и смотреть.


Примечание: у нас на сайте есть подборка статей о RAID-массивах разной избыточности.  В этих статьях рассказывается об основах аппаратного и программного RAID и на конкретных примерах рассматривается их создание и настройка.



RAID 0 из двух SSD PCI-E 4.0: исходные данные

RAID 0 (striping, т.е. чередование) – это дисковый массив из двух или более устройств информации без отказоустойчивости, но с увеличенной производительностью, где скорость считывания и записи данных увеличивается в столько раз, сколько дисковых устройств отдано в массив. И если в нашем массиве будет два SSD, то, соответственно, они удвоят весь свой скоростной потенциал. При записи на массив RAID 0 информация будет распределяться на блоки и записываться одновременно на два SSD. И потом же эта информация будет считываться одновременно с двух SSD. Уязвимость RAID 0 - риск потери всей информации при выходе из строя хотя бы одного устройства информации, с рисками справляемся регулярными бэкапами.



RAID 0 мы будем создавать аппаратный, за счёт возможностей материнской платы, поддерживающей создание дисковых массивов, в частности, в конфигурации RAID 0. Возможность реализации аппаратных массивов RAID есть у многих современных материнок, за исключением разве что самых бюджетных. Но в случае с RAID-массивом из SSD M.2 PCI-E 4.0, коль мы используем накопители с PCI-E 4.0 и рассчитываем на эффект от их удвоенной скорости, материнка и процессор должны поддерживать работу обоих накопителей на интерфейсе PCI-E 4.0, а это пока что редкость и роскошь. И ещё в процессе установки операционной системы на RAID-массив нам потребуется подсунуть драйверы RAID. Друзья, даже современная Windows 10 не всегда может установить сама драйверы на RAID-массив. Например, когда мы создавали RAID 0 из двух SSD M.2 PCI-E 3.0 Samsung 970 EVO Plus, мы это делали на базе железа Intel и с накопителями PCI-E 3.0, не являющимися чем-то новым, и тогда Windows 10 в процессе установки сама решила вопрос с драйверами. Сейчас же мы будем работать с новейшими железом AMD и накопителями PCI-E 4.0, и с кое-какими заморочками насчёт драйверов RAID нам нужно будет справиться самостоятельно, но всё это решаемо.


Итак, вот что нам нужно для создания RAID 0 из двух SSD M.2 PCI-E 4.0:

Материнская плата с поддержкой аппаратного RAID 0, с поддержкой интерфейса PCI-E 4.0 и работы накопителей на интерфейсе PCI-E 4.0. В нашем случае будет использоваться Gigabyte X570 Aorus Elite;

Процессор с поддержкой PCI-E 4.0. Мы будем использовать процессор последнего поколения AMD Ryzen 5 5600X;

Два накопителя M.2 PCI-E 4.0. В нашем случае это два Samsung 980 PRO на 250 Гб. Оба накопителя подключены к компьютеру, готовы к участию в дисковом массиве, на них нет никакой ценной информации, ибо таковая в процессе создания RAID 0 теряется;

Установочный носитель с Windows 10 и драйверами RAID под используемое железо. С накопителями PCI-E 4.0 работает только современнейшее компьютерное железо, для которого драйверы обычно предоставляются только на Windows 10, посему выбор операционной системы у нас предопределён. Создаём установочную флешку UEFI Windows 10. Далее помещаем на неё драйверы RAID-контроллера. Но где их взять? Нужно зайти на страничку спецификаций материнской платы и там скачать драйверы предустановки RAID (RAID Preinstall Driver). Скачать и распаковать в какую-то отдельную папку на флешке.Ну и давайте уже создавать RAID 0 из Samsung 980 PRO.




Создание RAID 0 в BIOS



Создаётся аппаратный RAID в BIOS. Входим в BIOS материнки Gigabyte X570 Aorus Elite, идём в расширенные настройки «Advanced Mode».

Сначала нам нужно настроить компьютер так, чтобы он работал в режиме только UEFI. Только в режиме UEFI будет функционировать RAID из SSD M.2, тогда как RAID, в составе которого будут обычные SATA SSD, может работать и в режиме совместимости UEFI/Legacy. Но у нас массив из накопителей M.2, поэтому мы идём на вкладку настроек «Boot». И опцию функции совместимости UEFI и Legacy «CSM Support» выставляем в положение «Disabled». При таком раскладе загрузка будет только в режиме UEFI.

Теперь задействуем RAID. Переходим на вкладку настроек «Settings», идём в раздел «IO Ports».

Далее выбираем «SATA Configuration».

Здесь выставляем опцию «NVMe RAID mode» в положение «Enabled». Нажимаем F10, дабы сохранить произведённые нами в BIOS настройки, и перезагружаемся.

Далее снова входим в BIOS и в разделе «Settings» открываем «RAIDXpert2 Configuration Utility».

Дальше открываем управление массивом «Array Management».

Запускаем создание массива «Create Array».

В окошке «Select a RAID level» выбираем уровень RAID, т.е. нужную нам конфигурацию RAID, в нашем случае это RAID 0.

Далее нам кликаем пункт выбора физических дисков «Select Physical Disks».

Здесь будут отображаться все SSD M.2, которые могут быть включены в массив RAID. Включаем накопители в массив установкой для них положения «Enabled» (включено).

Возвращаемся на предыдущий шаг, в раздел «Settings», кликаем создание массива «Create Array».

Всё, RAID 0 создан. В разделе управления свойств массивами «Manage Array Properties» теперь можем видеть информацию о созданном массиве.

Здесь отображается имя массива, ёмкость, статус работоспособности и прочие сведения.

Нажимаем F10, дабы сохранить произведённые нами в BIOS настройки, и перезагружаемся. На этапе запуска компьютера вызываем Boot-меню BIOS. В нём уже значится наш RAID 0 как дисковое пространство, с которого можно загружаться. Но на этом пространстве ещё нет операционной системы, и в Boot-меню BIOS мы выбираем установочную флешку UEFI Windows 10.

Установка Windows 10


В процессе установки Windows 10 проходим первичные этапы. На этапе выбора места установки операционной системы в идеале наш дисковый массив должен значиться как одно нераспределённое пространство. Но в нашем случае установщик Windows 10 видит два разных диска, непригодных для установки операционной системы. Это из-за того, что, как упоминалось, системный установщик не всегда содержит в себе необходимые драйверы RAID-контроллера, и наш случай как раз из таковых. Но драйверы RAID у нас подготовлены и имеются на установочной флешке, добавим их. Жмём «Загрузить».

Жмём кнопку обзора.

Открываем флешку.

Указываем папку с распакованными драйверами RAID-контроллера.

Происходит добавление драйверов на флешку.

Опять жмём кнопку обзора. И добавляем ещё один драйвер.

Жмём «Далее».

И устанавливаем Windows 10 прямо на нераспределённое пространство, коим теперь видится наш дисковый массив.

Далее устанавливаем Windows 10 как обычно. После устанавливаем все необходимые драйверы внутри операционной системы.

Ну и давайте посмотрим на наш массив RAID 0 в системном управлении дисками. Он значится как единое дисковое пространство, как единый диск, правда, объём его указывается как суммарный двух накопителей Samsung 980 PRO на 250 Гб - 464,71 Гб. Этот нюанс просто нужно учитывать при создании несистемных разделов с использованием системного управления дисками, либо формировать разделы с использованием профильного стороннего софта.

Скорость RAID 0 из двух SSD PCI-E 4.0


Ну и, друзья, самые сливки всех проделанных нами процедур – скорость массива. Какая же скорость у RAID 0 из двух SSD PCI-E 4.0? В синтетических тестах CrystalDiskMark его последовательная скорость чтения достигла неимоверных 9612 Мб/с. В последовательном чтении с глубиной очереди 8 RAID 0 оказался быстрее одного Samsung 980 PRO на 49% - 9612 Мб/с против 6424 Мб/с. Последовательная запись с глубиной очереди 8 у RAID 0 на 94%, т.е. почти вдвое быстрее, чем у одного Samsung 980 PRO - 5153 Мб/с против 2646 Мб/с.

В последовательной обработке небольших 128-килобайтных данных с глубиной 32 RAID 0 выдал только преимущество в скорости записи, также почти двукратное (на 96%) – 5207 Мб/с против 2652 Мб/с. Ну а в рандомной обработке 4-килобайтных данных RAID 0 не получил никакого перевеса, разность скоростей массива и одного накопителя Samsung 980 PRO составила лишь мелкие колебания на уровне погрешности теста. 4 Кб – это слишком маленький кусок информации, и массив попросту записывает его на один накопитель и, соответственно, читает с одного.

В реальном тесте копирования данных внутри массива RAID 0 он справился с ISO-файлом со средней скоростью 2,31 Гб/с, тогда как один накопитель Samsung 980 PRO эту же операцию производил со скоростью 1,2 Гб/с. Т.е. не в синтетике, а при реальной работе с данными с абсолютно разным весом мы имеем удвоенный ресурс работы накопителей Samsung 980 PRO.

Подводя итоги…


Ну вот такой он, друзья, RAID 0 из двух SSD M.2 PCI-E 4.0 Samsung 980 PRO. Массив прекрасно справился с задачей последовательной записи данных, задействовав по-полной возможности обоих накопителей. Последовательное чтение в RAID 0 ускорилось только в 1,5 раза, однако результат, согласитесь, всё равно впечатляет. Для сравнения: два Samsung 980 PRO на 250 Гб, стоя каждый 6,3 тыс. руб., а вместе, соответственно, 12,6 тыс. руб., в RAID 0 могут развить скорость чтения более 9600 Мб/с. Тогда как один из самых быстро читающих на сегодняшний день накопителей Samsung PM1735 сам развивает скорость чтения только 8000 Мб/с. Но это серверный накопитель с 8-линиями PCI-E 4.0, с объёмом 12,8 Тб и стоимостью  почти 274 тыс. руб. При этом максимальная запись у него лишь 3800 Мб/с. А наш RAID 0 пишет со скоростью более 5200 Мб/с. Наш массив из Samsung 980 PRO быстрее и дешевле.

tagsКлючевые слова
     Рекомендуем другие статьи по данной теме
Ctrl
Enter
Заметили ошибку
Выделите и нажмите Ctrl+Enter

Добавить комментарий

Комментарии (28)

  1. img
    4 апреля 2023 10:13 admin
    Администратор

    Да, скорость накопителя может влиять на FPS в играх. Использование SSD может ускорить загрузку игры и уменьшить время загрузки уровней и текстур. Однако, если процессор или видеокарта не могут обрабатывать данные быстрее, то скорость накопителя не будет иметь большого значения. В целом, использование SSD для игр может улучшить производительность вашего компьютера и сделать игровой процесс более комфортным. То есть, процессор и видеокарта важнее, но SSD однозначно нужен и на него надо устанавливать ресурсоемкие программы и компьютерные игры.


    Цитировать replyОтветить
  2. img
    4 апреля 2023 09:47 Gj Art
    Гость

    Да. Но нафига такие скорости нужны? Вот интересный вопрос. Если установить компьютерную игру на обычный жёсткий диск и на SSD в RAID 0, то на FPS это как-то отразиться? FPS он вообще зависит только от видеокарты или ещё от того, на какой накопитель (SSD, HDD) установлена компьютерная игра?

    Цитировать replyОтветить
  3. img
    4 апреля 2023 09:43 Alex
    Гость

    Давно хотел спросить.

    2 диска SSD соединённые в RAID 0 массив дадут удвоенную скорость передачи данных?

    4 диска SSD соединённые в RAID 0 массив дадут учетверенную скорость передачи данных?

    Цитировать replyОтветить
  4. img
    4 апреля 2023 09:25 Gj Art
    Гость

    Да, тогда скорость чтения там будет от 12000 до 23000 Мб/с. и чтение 16.5 Мб/с.

    Цитировать replyОтветить
  5. img
    4 апреля 2023 09:18 Гость Владимир
    Гость

    Скорее всего имеется ввиду контроллер Asus HYPER M.2 X16 CARD.

    Цитировать replyОтветить
  6. img
    4 апреля 2023 09:16 Gj Art
    Гость

    Каким образом ты соберёшь через PCIх16? Имеешь ввиду контроллер RAID PCI-e M.2?

    Цитировать replyОтветить
  7. img
    4 апреля 2023 08:42 Гость Денис
    Гость

    Скорость порезана шиной DMI, так как общение М.2 с процом идет через северный мост. Если собирать через PCIх16 которая напрямую с процом и на которой пропускная способность в несколько раз выше чем на DMI, то скорость рейда удвоится на 2х дисках.

    Цитировать replyОтветить
  8. img
    16 марта 2023 20:34 admin
    Администратор

    В статье была опечатка, посмотрите пож.

    Цитировать replyОтветить
  9. img
    16 марта 2023 12:15 dSerge
    Гость

    Спасибо за отличную статью. В тексте написано 32 потока, но на графиках Q32 очередь (queue), а потоков один T1 (threading), хотя по смыслу статьи последовательно это и есть очереди. Пытаюсь разобраться во влиянии того и другого на производительность и главное отличие одного от другого - ведь очередь и потоки- обычное и постоянное событие  в любой системе. Это процессы на входе диска? Или контроллер диска сам делает из очередей потоки на чипы памяти?

    Цитировать replyОтветить
  10. img
    18 декабря 2022 16:42 Гость Сергей
    Гость

    Спасибо за инструкцию.

    В распоряжении имеется плата ASUS ROG Crosshair VIII Dark Hero. У нее 2 слота M.2. В них установил 2 NVMe накопителя Samsung SSD 980 PRO. Из них нужно создать Raid 0. Этот массив исключительно для расчетных целей.

    Система на отдельном NVMe накопителе Samsung SSD 970 EVO, который через адаптер подключен в разъем PCI-E.

    Проблема вот в чем:

    1. Если изначально система устанавливается на этот отдельный накопитель Samsung SSD 970 EVO, установленный в PCI-E (при этом режим Raid в BIOS отключен), то она нормально загружается и работает. Далее в BIOS включаю режим работы NVMe как Raid. Настраиваю Raid из 2-х Samsung SSD 980 PRO (на них системы нет!), при этом BIOS отображает мне 2 массива (собственно тот который мне нужен из 2-х Samsung SSD 980 PRO и другой массив из одного Samsung SSD 970 EVO, хотя это ведь не Raid). В итоге после загрузки системы я сам Raid из 2-х Samsung SSD 980 PRO не вижу (в управлении дисками отдельные диски, которые не объединены). Но как поставить драйвера в уже установленную систему (Windows 10) не пойму? При запуске утилиты от AMD она выдает, что не найдено подходящих драйверов. Как подсунуть ей нужные не ясно.

    2. Делаю по другому. отключаю все накопители, кроме того, куда будет устанавливаться система. Перед установкой системы перевожу режим работы NVMe как Raid. Устанавливаю систему и подсовываю ей драйвера Raid (скачанные только с сайта Asus). Система ставится и нормально работает. Далее подключаю накопители Samsung SSD 980 PRO (2 шт). В Bios создаю из них массив. По итогу получаю 2 массива (как в 1-м варианте). Загружаю Windows 10 и вижу свой правильный рейд. Но после перезагрузки или выключении компьютера он не загружается, вернее бывает загружается, но далеко не всегда. Если зайти в BIOS и нажать именно в меню загрузки на загрузочный диск, то система сразу загружается. Такое впечатление, что из-за Raid возникают проблемы с загрузкой системы.

    Как это победить?

    По итогу нужно, чтобы система нормально загружалась и работала (в варианте 1 так оно и есть) и при этом 2 накопителя Samsung SSD 980 PRO были объединены в аппаратный Raid?

    Цитировать replyОтветить
  11. img
    10 января 2022 17:29 Гость Михаил
    Гость

    У AMD мега кривые драйвера для RAID контроллеров. Если ставить из папки NVMe_CC, то будет работать RAID на NVMe, при этом RAID на SATA отваливается. Если ставить SATA_RAID - разваливается NVMe RAID. Если попробовать поставить на каждый контроллер свой драйвер, то винда падает в синий экран.

    Кто-нибудь победил эту проблему?

    Цитировать replyОтветить
  12. img
    10 января 2022 17:25 Гость Михаил
    Гость
    Джордж,

    Перед переносом системы, включите RAID M.2 контроллер в BIOS. Загрузитесь с текущего диска и поставьте драйвера контроллера (Важно ставить именно драйвера для М.2 - у AMD дебильные дрова, которые имеют файлы с одинаковыми драйверами, но под разные контроллеры: SATA/M2). После установки драйверов переносите систему на RAID - все должно заработать.

    Цитировать replyОтветить
  13. img
    10 января 2022 17:19 Гость Михаил
    Гость
    Александр,

    Было такое. При первой загрузке в режиме RAID контроллер создает 2 отдельных RAID из существующих дисков с названиями NON-RAID-DISK-1 и NON-RAID-DISK-2.

    Перед созданием RAID зайдите в раздел удаления массивов и удалите все имеющиеся там массивы. После этого можно будет создать новый. Серый цвет у Вас сейчас, т.к. нет свободных дисков для создания массива.

    Цитировать replyОтветить
  14. img
    30 декабря 2021 21:09 admin
    Администратор

    На моей памяти был такой прецедент и я помню, что ответ гуглил по запросу «Windows 10 определяет SSD как жёсткий диск» и "Windows 10 определяет RAID SSD как жёсткий диск", в итоге помогло удаление драйвера контроллера в Диспетчере устройств, после этого установился встроенный, затем я перезагрузился и установил ещё раз драйвера чипсета с сайта изготовителя материнской платы и RAID-контроллера.

    Ещё вы можете попробовать такой способ

    http://forum.oszone.net/thread-317827.html

    Цитировать replyОтветить
  15. img
    30 декабря 2021 19:46 Gonchar
    Гость

    Добрый день, прочитал Вашу статью "RAID 1 из двух SSD M.2 PCI-E 3.0", большое спасибо за обзор.
    Но у меня вопрос следующего характера:
    Дисков SSD у меня четыре (покупались постепенно, все разные), делал RAID 0, 1, 5, 10

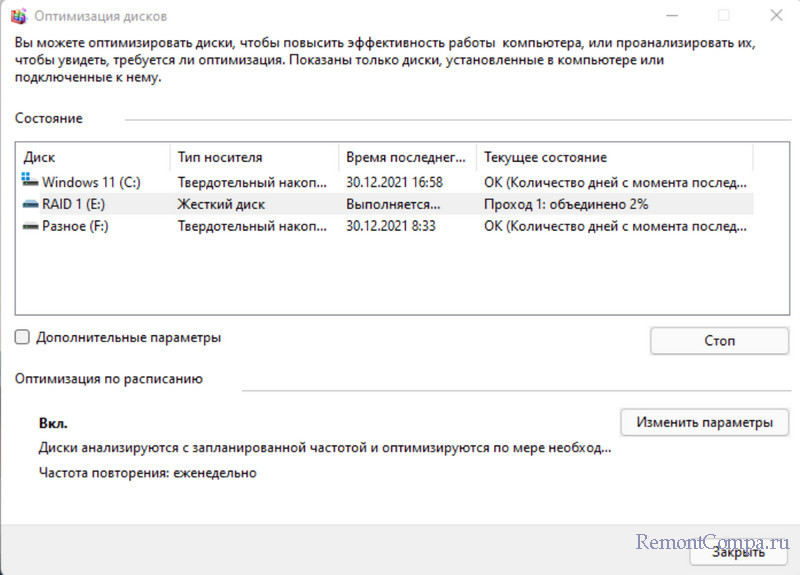

    В RAID 0 (что для двух, трех и четырёх) в свойствах оптимизации дисков «Тип носителя» отображается как Твердотельный накопитель (также как и одиночный диск) и проходит оптимизация как SSD дисков.
    А вот в RAID 1, 5, 10 в свойствах Оптимизации дисков «Тип носителя» отображается как Жёсткий диск и проходит оптимизация как жёсткого диска (HDD) то есть с «проходами», даётся возможность его «анализировать», при этом в диспетчере задач отображается тот или иной массив RAID 1, 5, 10 как SSD.
    У Вас в обзоре много картинок, а вот на эту тему нет. Так вот, такое должно на Ваш взгляд бить, тем более с учётом практического опыта.
    Исходные данные, все драйвера с ресурса Asus (мат. плата ROG STRIX B460-H GAMING) в т.ч. Intel® Optane™ Memory and Storage Management (18.36.1.1016), Windows 11 у меня с 05/10/2021 (с дня релиза).
    Диски - Apacer AS340 120 GB (осень 2021), AFOX SSD 120 GB (в 2017 году), ADATA SU700 120 GB (в 2020 году),
    Patriot Burst Elite 240 GB (осень 2021).

    Кстати на 5 и 10 были просто жуткие скорости  - запись по тесту AS SSD Benchmark на уровне 50-100, чтение больше.

    Цитировать replyОтветить
  16. img
    21 декабря 2021 20:24 admin
    Администратор

    Вы могли создать массив RAID неправильно, поэтому сначала его нужно удалить.

    Для удаления массива RAID, зайдите в «Delete Array», затем нужно выбрать массив, который хотите удалить, выставьте его в Enabled, затем выделите Yes и нажмите Enter и вот здесь нужно подождать секунд 20-30, пока внизу не пропадёт надпись «Delete Array», только после этого вы сможете создать новый RAID.
    Инструкция к материнке, смотрите раздел Delete RAID Volume:
    https://download.gigabyte.com/FileList/Manual/mb_manual_x570-aorus-raid.pdf
    Цитировать replyОтветить
  17. img
    21 декабря 2021 18:46 Александр
    Гость

    Добрый день! В наличии:

    Материнская плата Gigabyte X570 Aorus Elite (rev 1.0). BIOS ver F35

    Процессор Ryzen 9 5950X

    2 SSD Samsung NVME 980 (500 Gb)

    По вашей статье пытаюсь создать RAID. Но по итогу CreateArray недоступно, выделено серым цветом.

    Подскажите, что необходимо сделать?

    Цитировать replyОтветить
  18. img
    17 ноября 2021 21:32 admin
    Администратор

    Я всё правильно написал, вам нужно было читать далее.

    1 разъем M.2 (Socket 3, M key, типоразмер 2242/2260/2280/22110 для SATA и PCIe 4.0 x4/x2 SSD-накопителей)2 разъём реализован средствами чипсета (M2B_SOCKET)1 разъем M.2 (Socket 3, M key, типоразмер 2242/2260/2280/22110 для SATA и PCIe 4.0*/3.0 x4/x2 SSD-накопителей);
    * **Только для процессоров AMD Ryzen™ 3-поколения.

    На материнской плате X570 AORUS ELITE основной M.2-разъем поддерживает режим PCI Express 4.0, задействуются процессорные линии и накопитель SSD M.2 будет работать в режиме PCI-E 4.0, но при условии, что у вас процессор AMD Ryze не ниже 3-поколения (у меня CPU Ryzen 5 5600X).

    Второй слот M.2 имеет такие же характеристики, но только в данном случае линии PCI Express 4.0 идут от чипсета.

    Всё просто и ясно!

    Цитировать replyОтветить
  19. img
    17 ноября 2021 13:31 Гость Руслан
    Гость
    admin,

    Вы привели цитату к разьему pci-e а не к м.2

    к м.2 там такое описание:

    Процессоры AMD Ryzen™ 3-поколения:
    1 разъем M.2 (Socket 3, M key, типоразмер 2242/2260/2280/22110 для SATA и PCIe 4.0 x4/x2 SSD-накопителей)
    Процессора AMD Ryzen™ 2-поколения/ Процессоры AMD Ryzen™ 2-поколения с интегрированным графическим ядром Radeon™ Vega/ Процессоры AMD Ryzen™ с интегрированным графическим ядром Radeon™ Vega:
    1 разъем M.2 (Socket 3, M key); типоразмер 2242/2260/2280/22110 для SATA и PCIe 3.0 x4/x2 SSD-накопителей

    ---

    Реализованы средствами чипсета (M2B_SOCKET)1 разъем M.2 (Socket 3, M key, типоразмер 2242/2260/2280/22110 для SATA и PCIe 4.0*/3.0 x4/x2 SSD-накопителей);
    * **Только для процессоров AMD Ryzen™ 3-поколения.
    6 разъемов SATA 6 Гбит/с
    Поддержка дисковых массивов RAID 0, RAID 1, и RAID 10

    как я понял там один м.2 3.0 второй 4.0

    исправьте меня где я не понял.


    Цитировать replyОтветить
  20. img
    16 ноября 2021 19:57 admin
    Администратор

    Добрый вечер! Читайте описание материнки X570-AORUS-ELITE

    https://www.gigabyte.ru/products/page/mb/X570-AORUS-ELITE-rev-10#sp

    1 разъем M.2 (Socket 3, M key, типоразмер 2242/2260/2280/22110 для SATA и PCIe 4.0 x4/x2 SSD-накопителей)


    2 разъём реализован средствами чипсета (M2B_SOCKET)1 разъем M.2 (Socket 3, M key, типоразмер 2242/2260/2280/22110 для SATA и PCIe 4.0*/3.0 x4/x2 SSD-накопителей);
    * **Только для процессоров AMD Ryzen™ 3-поколения.

    всё проверено тестами. Оба накопителя работают на скорости: максимальное чтение – до 7000 Мб/с, максимальная запись – до 5100 Мб/с

    Цитировать replyОтветить
  21. img
    16 ноября 2021 14:47 Гость Руслан
    Гость

    Приветствую вас.

    А как у вас заработали оба диска в 4.0 ?

    там в описании материнки одна планка на 4.0 вторая на 3.0.

    Или я что-то не понимаю в описании.

    Хотел взять мат. плату, смотре либо ASUS ROG Crosshair VIII Dark Hero либо эту.

    Но у обеих в описании на сайте значится что одна планка 3.0 вторая 4.0 .

    Благодарю.

    Цитировать replyОтветить
  22. img
    26 августа 2021 22:44 admin
    Администратор

    Если вы объедините два диска в БИОСе с помощью технологии RAID 0, но не будете устанавливать систему заново, а просто перенесёте на RAID 0 обычную систему, установленную простым способом, то система вряд ли загрузится на массиве RAID 0, так как в ней не будет драйверов RAID.

    Важно устанавливать систему на RAID 0-массив заново, в процессе установки подсовывая драйвера RAID. В этом случае ОС будет работать быстро и стабильно.

    Если у вас всё же получится сделать перенос, то после обязательно установите драйвера RAID ( (Intel Rapid Storage Technology Driver), скачанные с сайта производителя материнской платы.

    Цитировать replyОтветить
  23. img
    26 августа 2021 21:54 Джордж
    Гость

    Здравствуйте, спасибо большое за материал.

    Подскажите, на что обратить внимание при переносе уже установленной Windows 10 на RAID 0 такого же формата? Каким инструментом лучше воспользоваться и на каком этапе подключить драйвера на RAID?

    Gigabyte Aorus Master, Ryzen 7 5800x, Samsung 980 Pro 256 Gb 3 шт. На одном из них уже установленная система.

    Заранее спасибо.


    Цитировать replyОтветить
  24. img
    24 июля 2021 21:49 admin
    Администратор
    У нас сайт для компьютерных энтузиастов, заходите почаще, во всём разберёмся.
    Цитировать replyОтветить
  25. img
    24 июля 2021 21:48 Simon
    Гость
    Купил Samsung 980 PRO, установил винду, всё летает! Зачем мучиться с этим RAID? В этом БИОСе чёрт ногу сломит.
    Цитировать replyОтветить
  26. img
    23 июля 2021 23:39 slavon34
    Гость
    благодарю, всё ОК! ждал почти минуту, именно столько времени у меня удалялся массив, только после этого получилось создать новый. Кстати, инструкцию эту я смотрел, но там того что вы сказали нет.
    И интересно, почему сброс настроек bios не помог?
    Цитировать replyОтветить
  27. img
    23 июля 2021 22:39 admin
    Администратор
    Для удаления массива RAID, зайдите в «Delete Array», затем нужно выбрать массив, который хотите удалить, выставьте его в Enabled, затем выделите Yes и нажмите Enter и вот здесь нужно подождать секунд 20-30, пока внизу не пропадёт надпись «Delete Array», только после этого вы сможете создать новый RAID.
    Инструкция к материнке, смотрите раздел Delete RAID Volume:
    https://download.gigabyte.com/FileList/Manual/mb_manual_x570-aorus-raid.pdf
    Цитировать replyОтветить
  28. img
    23 июля 2021 22:21 slavon34
    Гость
    Вопрос. Несколько месяцев назад, на почти такой же матери GIGABYTE X570 AORUS PRO пытался создать RAID разной избыточности (конкретно нужен RAID 1), но в отличии от вас не смог разобраться в настройках, в итоге хотел удалить созданный рейд, но он не удаляется! Сбрасывал настройки BIOS перемычкой и всё сбрасывается, кроме настроек управления массивом «Array Management», затем захожу в «Create Array», но не могу выбрать уровень RAID, так как неактивно, затем всё зависает, приходится перезагружаться. В чём может быть дело? В остальном ПК работает прекрасно.
    Цитировать replyОтветить
