В этой публикации, друзья, рассмотрим тему - контроллеры для PCI-E x1: устройства, расширяющие возможности компьютера. Стационарного компьютера, только о нём пойдёт речь. Маленький слот PCI-E x1 есть практически на каждой материнской плате, вне зависимости от её уровня, ориентации или чипсета. Предназначен для установки различных контроллеров, реализующих в ПК какие-то дополнительные возможности. Давайте подробнее об этом маленьком слоте PCI-E x1 на материнках, а также о том, какие контроллеры с какими функциями к нему можно подключить.

↑ Слот PCI-E x1 на материнских платах

PCI-E x1 - самый узкий из всех возможных слотов шины PCI-E.

Имеет одну линию передачи данных, что ограничивает его пропускную способность по сравнению с другими слотами - PCI-E x4, x8 и x16.

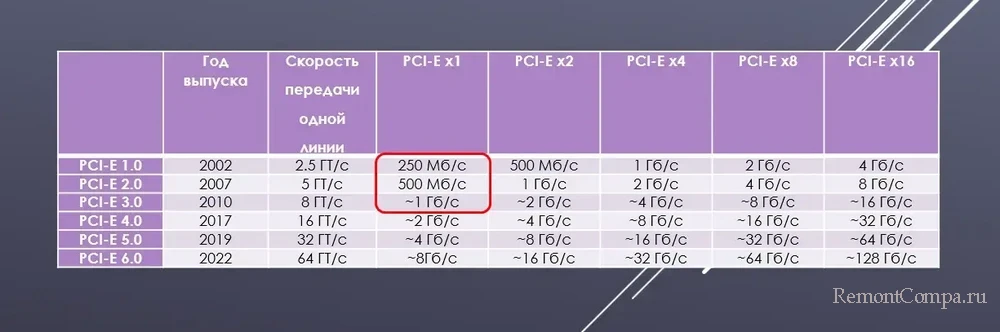

Даже на современнейших материнских платах, предусматривающих поддержку PCI-E 4.0 и PCI-E 5.0 для видеокарт и SSD NVMe, на слот PCI-E x1 обычно подаётся версия PCI-E 3.0. Соответственно, этот слот, предусматривая лишь одну линию PCI-E 3.0, имеет пропускную способность менее 1 Гб/с (если быть точными, то 0,98 Гб/с). А ежели PCI-E x1 будет версии PCI-E 2.0, это на несвежих материнских платах, его пропускная способность будет ограничена 0,5 Гб/с. На старых платах PCI-E x1 будет версии PCI-E 1.0 и ограничен пропускной способностью до 250 Мб/с.

Всё, друзья, это потому, что слот PCI-E x1 предназначен для расширения функциональности компьютера за счёт добавления контроллеров, не требующих высокой пропускной способности.

Слоты PCI-E x4, x8 и x16 (либо дополнительные PCI-E x16, работающие в режиме PCI-E x4 или x8 при условии полной занятости одного из PCI-E x16) в том или ином количестве обычно присутствуют на средне- и высокоуровневых материнках. Такие слоты позволяют устанавливать устройства PCI-E с большей пропускной способностью. Также на средне- и высокоуровневых материнках будет один или несколько слотов PCI-E x1.

На материнских платах базового уровня обычно присутствует только один слот PCI-E x16. И если он занят видеокартой, его никак не использовать для установки расширяющих функциональность ПК контроллеров. Но как минимум один слот маленький слот PCI-E x1 есть на каждой плате, даже на самой бюджетной на базе минимального чипсета.

↑ Контроллеры для PCI-E x1

В слот PCI-E x1 можно устанавливать различные контроллеры (платы расширения), расширяющие функциональность компьютера. Эти контроллеры отличает совместимое с одной линией PCI-E x1 подключение с одним коротким рядом из 18-ти контактов. Это контроллеры как то:

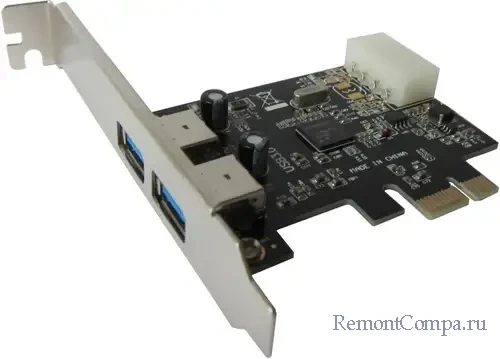

• PCI-E - USB. Добавляет дополнительные порты USB, обычно USB 3.0 или USB 3.1;

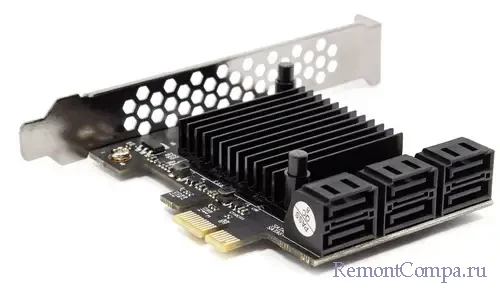

• PCI-E - SATA. Добавляет лишние порты SATA III для подключения жёстких дисков;

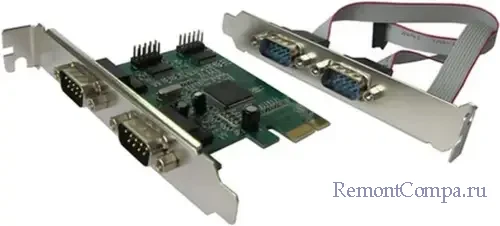

• PCI-E - COM/LPT. Реализует порты для подключения старого компьютерного оборудования как то: принтеры, сканеры, модемы;

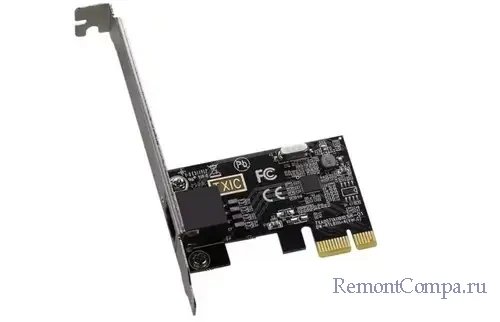

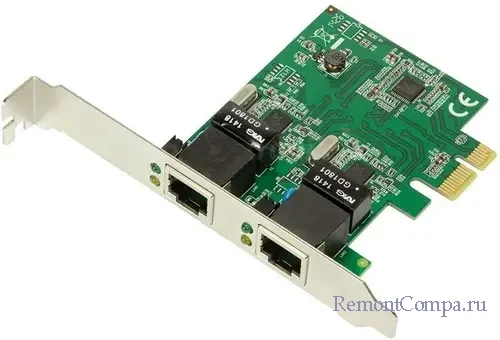

• PCI-E – Ethernet. Реализует дополнительную сетевую карту или две. Дискретные сетевые карты могут поддерживать более высокие скорости передачи данных - Gigabit Ethernet (1 Гбит/с). Могут использоваться для построения локальных сетей;

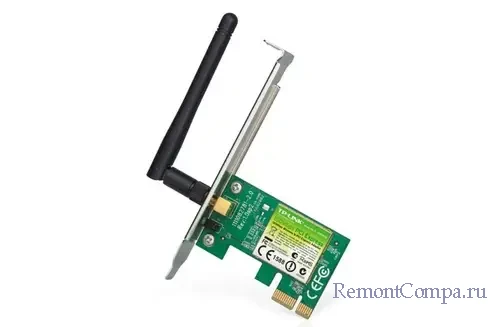

• PCI-E - Wi-Fi. Реализует на ПК дискретный адаптер Wi-Fi для подключения к беспородной сети. Могут быть комплексные сетевые контроллеры, реализующие и сетевую карту, и адаптер Wi-Fi;
• PCI-E – Bluetooth. Реализует на ПК дискретный адаптер Bluetooth для беспроводного подключения.

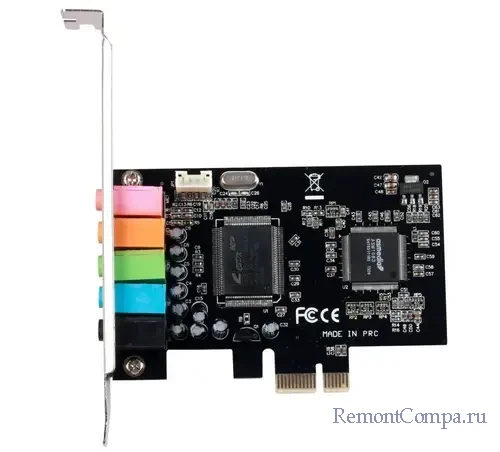

• PCI-E – аудиокарта. Реализует дискретную звуковую карту с улучшенным качеством звука, дополнительными аудиоразъёмами и различными функциями;

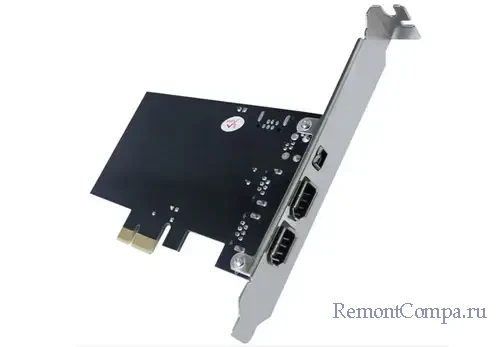

• PCI-E – FireWire. Реализует на ПК устаревший интерфейс FireWire, используемый для подключения внешних дисковых устройств, видеокамер, медиаплееров, различных аудиоустройств и т.п.;

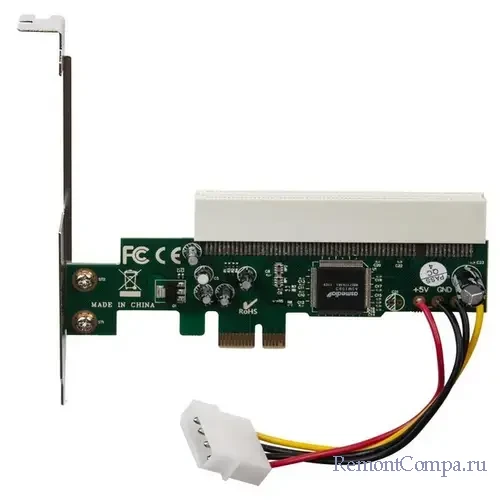

• PCI-E - E-PCI. Являет собой переходник на старый стандарт PCI и позволяет использовать контроллеры этого старого стандарта.

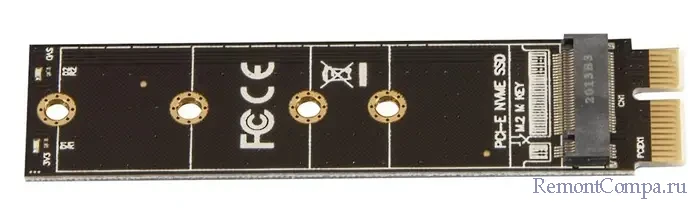

И, друзья, ещё один тип контроллеров, устанавливаемых в слот PCI-E x1, о котором стоит поговорить отдельно: PCI-E - M.2. Этот контроллер реализует возможность дополнительного подключения SSD NVMe на материнских платах с поддержкой технологии NVMe.

Для полноценного раскрытия скоростного потенциала современных SSD NVMe PCI-E нужны 4 линии PCI-E, т.е. PCI-E x4. Контроллеры PCI - M.2, реализующие возможность такого полноценного раскрытия потенциала SSD NVMe, идут с подключением PCI-E x4, PCI-E x8, PCI-E x16 и предусматривают возможность установки одного или нескольких SSD NVMe.

С контроллером PCI-E - M.2 для слота PCI-E x1, обеспечивающим подключение SSD NVMe с использованием всего лишь одной линии PCI-E x1, будем иметь огромнейшие потери в производительности накопителей. Их скорости обработки данных будут урезаться пропускной способностью слота при поддержке им версии PCI-E 3.0 до 1 Гб/с. Впрочем, если есть слот PCI-E x1 версии PCI-E 3.0, приобрести такой контроллер всё равно есть резон, поскольку скорость обработки данных, урезанная до 1 Гб/с, всё равно будет больше скорости работы SSD SATA, ограниченных пропускной способностью до 600 Мб/с. Плюс к этому, получим какой-то прирост производительности за счёт технологии NVMe.

Если же слот PCI-E x1 версии PCI-E 2.0, а то и вовсе PCI-E 1.0, контроллер PCI-E - M.2 для слота PCI-E x1 не имеет смысла. Ибо скорость обработки данных будет урезаться пропускной способностью PCI-E x1 до 500 Мб/с в случае PCI-E 2.0 и до 250 Мб/с в случае PCI-E 1.0. Соответственно, лучше приобрести SSD SATA. Ещё лучше – обновить базовое компьютерное железо, предусмотрев при выборе материнской платы нужное число непосредственно слотов M.2, к которым подключаются SSD NVMe.

↑ Как узнать, есть ли PCI-E x1 на компьютере

Слоты PCI-E x1 обычно предусматриваются материнскими платами пользовательского сегмента. Если таких слотов нет, могут быть слоты PCI-E x4, x8 или дополнительные x16, все они совместимы с PCI-E x1, и их можно использовать для контроллеров с подключением PCI-E x1. Вопрос лишь в том, что в отдельных случаях нет смысла не использовать по полной ресурс слотов и контроллеров PCI-E x4 и x8, например, это касается PCI-E - M.2, PCI-E – Ethernet и прочих, способных работать с большой пропускной способностью шины PCI-E.

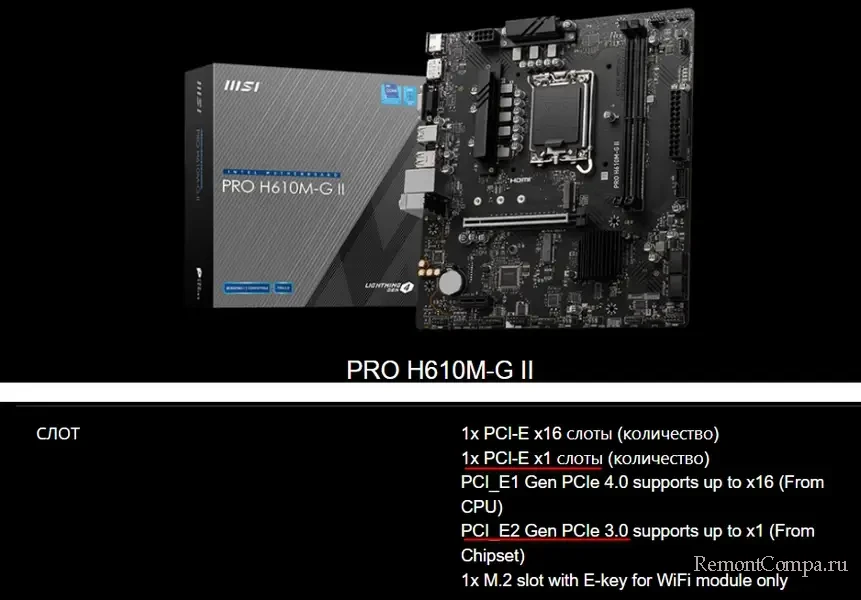

Узнать, если слот PCI-E x1 или другие, свободны или они, можно элементарно путём осмотра внутри корпуса ПК. Только лишь о наличии слотов PCI-E можно узнать и без осмотра корпуса ПК, с помощью определённых программ. О поддерживаемой версии PCI-E для слота PCI-E x1 и других можно узнать в спецификациях материнской платы на сайте её производителя. Детали – в статье «Как узнать PCI-E на компьютере».
