В этой публикации, друзья, рассмотрим, какие чипсеты подходят к процессорам. Чипсет – это набор микросхем, на которых базируется материнская плата. Чипсет определяет многие её возможности – версию и число чипсетных линий PCI-E, версию и число портов USB, максимальное число портов SATA, поддержку разгона, RAID и т.п. А, соответственно, чипсет определяет функциональность всего компьютера. Знать подходящий к процессору чипсет нужно, чтобы правильно подобрать материнскую плату. И в плане совместимости железа, и в плане соответствия по уровню возможностей. Не всем процессорам и компьютерным системам нужны максимальные чипсеты. А недостаточного уровня чипсет может не предоставлять возможностей, нужных производительным процессору и компьютерной системе.

↑ ***

Друзья, не всегда связующим звеном при выборе процессора и платы является сокет, который обычно держится в фокусе внимания при сборке ПК. Яркий пример тому – долгоживущий сокет AMD AM4, на нём работают несколько поколений процессоров, начиная с первых Ryzen. Но старые чипсеты 300-й серии предназначены для старых процессоров, а для более новых процессоров предпочтительны, либо нужны принципиально чипсеты 400- или 500-й серий. При подборе материнской платы для процессора ориентация на чипсет будет более правильной. И избавит от ненужной возни с заменой или возвратом платы при её покупке.

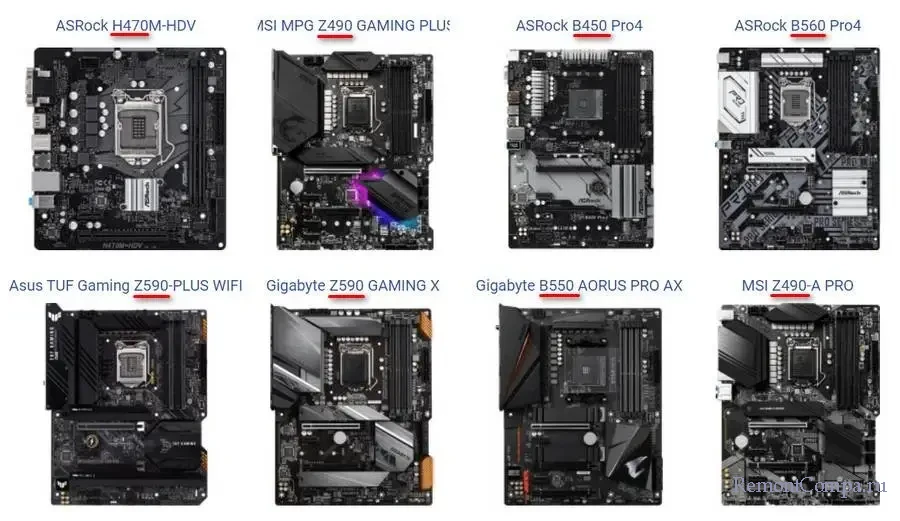

Чипсеты, являющиеся базисом материнских плат, обычно содержатся в названиях плат. Название десктопного чипсета включает букву, указывающую на сегмент, и три числа, первое из которых обозначает серию (500-я, 600-я, 700-я и т.п.).

↑ Уровень и сегмент чипсета

Как процессоры есть разного уровня производительности, так и чипсеты бывают разного уровня функциональных возможностей, нужных в производительных или специализированных компьютерных системах и не нужных в пользовательских системах базовой или усреднённой производительности. В зависимости от уровня функциональных возможностей чипсеты относятся к тому или иному сегменту – начальному бюджетному, среднему, специализированному (серверы и рабочие станции), максимальному. Чем выше сегмент, тем дороже чипсет, а, соответственно, дороже базирующаяся на нём материнская плата.

Выбор чипсета правильного сегмента не критичен, любой чипсет соответствующей процессору серии будет совместим. В случаях типа комплектации ПК из устаревшего железа, когда выбирать приходится из того, что есть на вторичном рынке в пригодном состоянии, нет смысла отсеивать хорошие варианты по приемлемой цене из-за того, что чипсет будет более высокого уровня, чем процессор. Но при сборке ПК из новых современных комплектующих тратиться на дорогостоящий высокоуровневый чипсет при слабом или усреднённом процессоре – это серьёзная ошибка, поскольку деньги лучше вложить в железо и периферию, которые принесут нам реальную пользу в соответствии с нашими задачами. Нужно просто учесть баланс между возможностями процессора и функциональностью чипсета и материнской платы.

Будь то сборка ПК из старого железа, будь то из нового, не стоит брать бюджетную плату с начальным чипсетом, если это не компьютер для простейших задач типа офисных и веб-сёрфинга. Платы с начальным чипсетом, как правило, ограничены функционально, могут иметь недостаточно мощную VRM-систему (с малым числом фаз питания), не предусматривают разгон оперативной памяти и процессора. Что может принести неприятные сюрпризы при апгрейде ПК. Тогда как платы на базе чипсетов начиная со среднего по большей части будут с VRM-системой достаточной мощности, будут поддерживать разгон как минимум памяти, а то и процессора. И, соответственно, продлят актуальность компьютерной системы на какие-то годы. Исключением из этого правила является начальный A-чипсет AMD 600-й серии под сокет AM5. Этот чипсет поддерживает разгон оперативной памяти, и платы с ним массово идут с числом фаз питания, достаточным для игрового ПК начального или даже среднего уровня.

Друзья, какие бывают чипсеты по уровню и сегментам, какие для каких компьютерных систем лучше выбрать – обо всём этом смотрите в статье сайта «Какой чипсет выбрать для материнской платы». Больше информации насчёт оверклокерских возможностей чипсетов – в статье «Как узнать, поддерживает ли материнская плата разгон». Больше вообще о выборе материнской платы – в статье «Как выбрать материнскую плату ПК».

↑ Совместимость процессоров и чипсетов

Итак, друзья, единый сокет процессора и материнской платы – не всегда гарантия совместимости этих устройств. А вот поколение или серия процессоров и выпущенная для них серия чипсетов – это 100%-ная гарантия совместимости. Не всегда совместимость будет «из коробки», процессоры одного поколения или серии выходят не в одно время, какие-то раньше, какие-то позже, и бывает, что позже выпуска материнских плат. В таком случае, чтобы плата «увидела» процессор, может потребоваться обновление её UEFI (BIOS). Очень хорошо, если этот вопрос берёт на себя точка продажи платы, либо плата имеет кнопку обновления прошивки без процессора.

И давайте рассмотрим способы, как узнать совместимость процессоров и чипсетов.

Для этого нам нужно разбираться в поколениях и сериях процессоров. Поколения у Intel, а серии у AMD, они отображаются в названиях моделей процессоров. Детально об этом – в статьях «Как узнать, какого поколения процессор» и «Буквы в названии процессоров». Также не лишним будет разобраться в кодовых именах процессоров, эти имена могут фигурировать в каких-то характеристиках. Детально об этом – в статье «Кодовое имя процессоров».

↑ Сайт производителя чипсета

Самый надёжный вариант, как узнать, какие чипсеты подходят для конкретного процессора – информация на сайте производителей процессоров, компаний Intel и AMD.

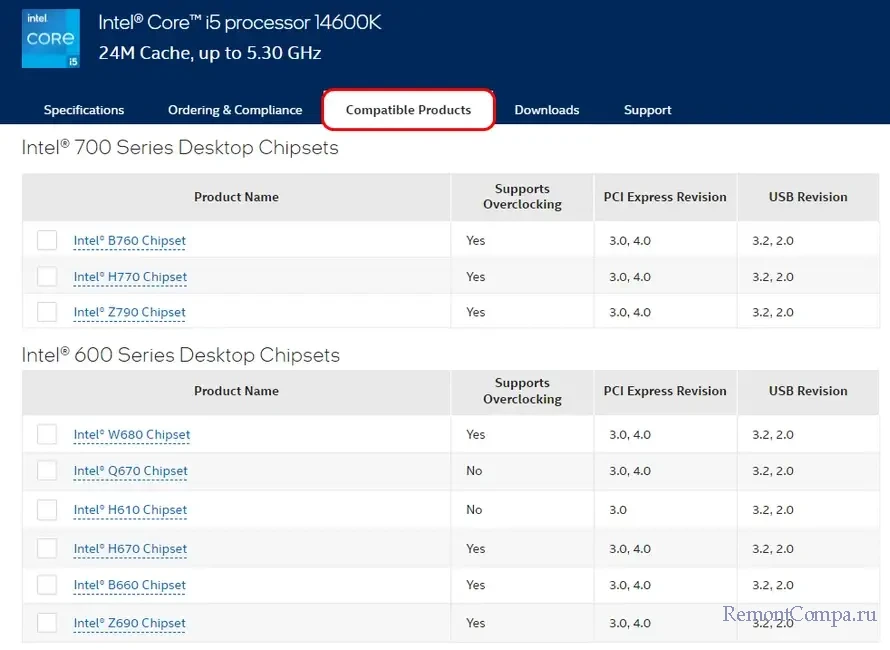

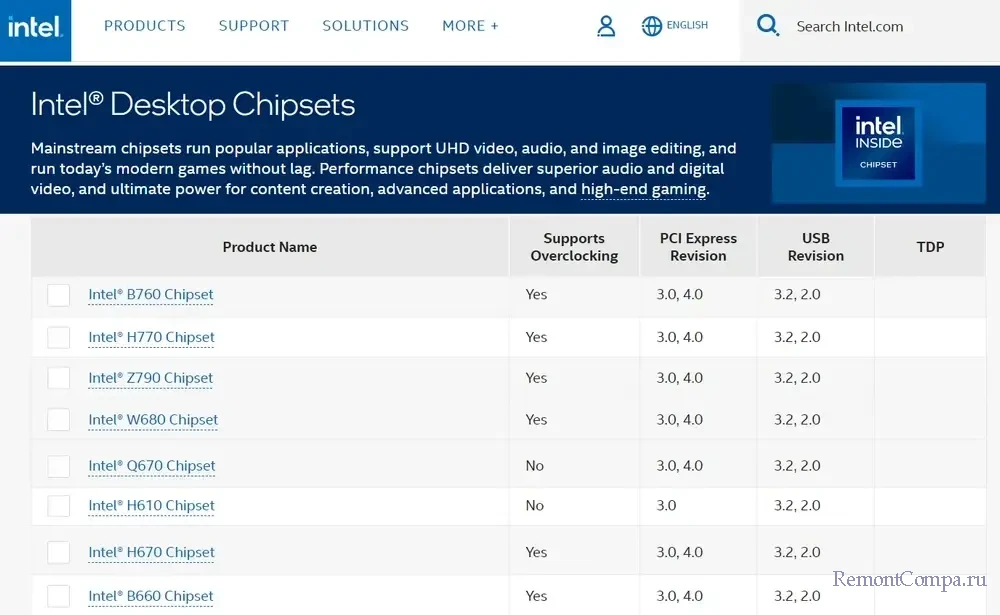

Толково реализована возможность получения такой информации на сайте Intel. Вводим в поиск по её сайту название процессора. Открываем страничку его спецификаций. Переходим на вкладку совместимых продуктов «Compatible Products». И видим все серии и конкретные чипсеты, совместимые с процессором. Также видим ключевые возможности каждого из чипсетов – поддержка разгона, версия PCI-E и USB.

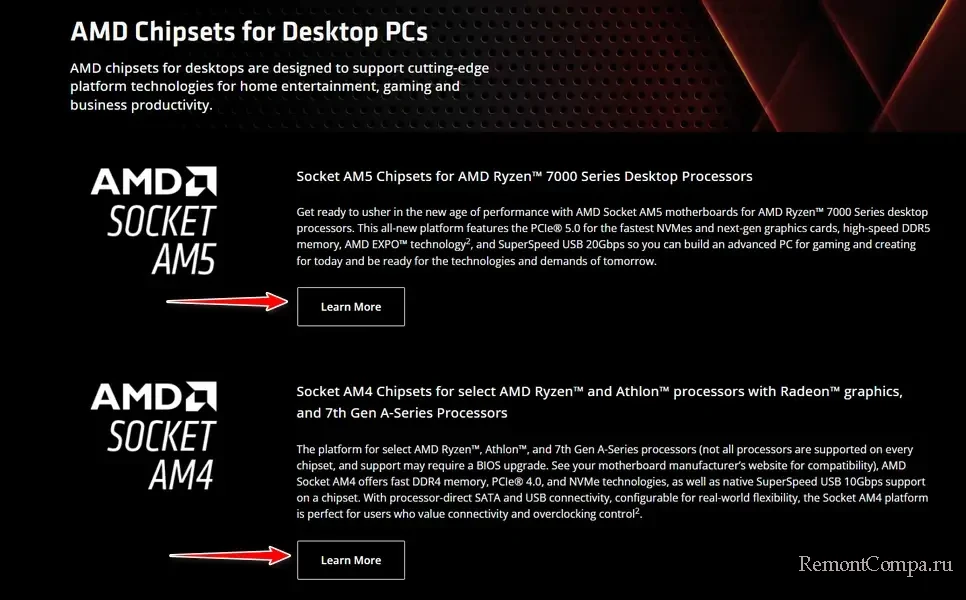

На сайте AMD идём на страничку чипсетов. Выбираем сокет процессора, в большинстве случаев это будет либо AM4, либо AM5. Кликаем ссылку подробной информации для нужного сокета.

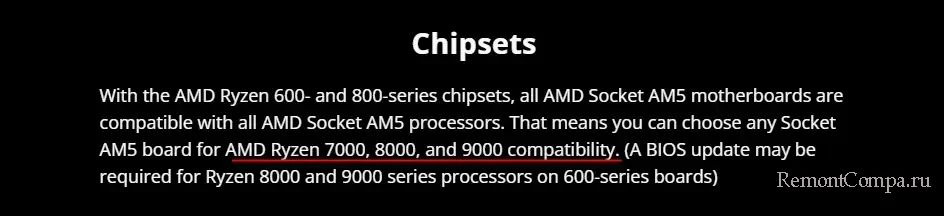

Для сокета AM5 будет указание на поддержку всех существующих на данный момент серий процессоров Ryzen начиная с 7000-й серии.

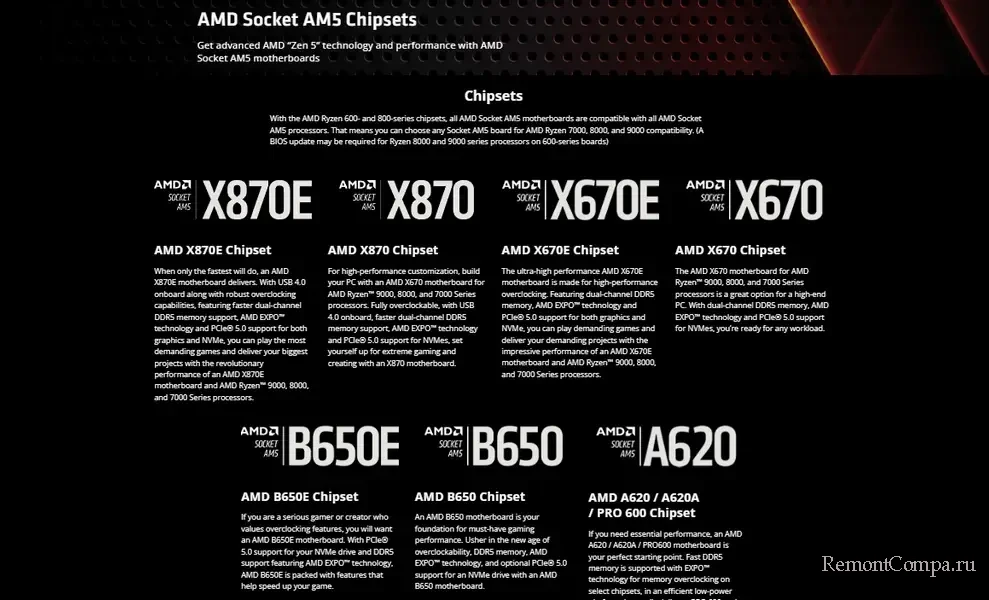

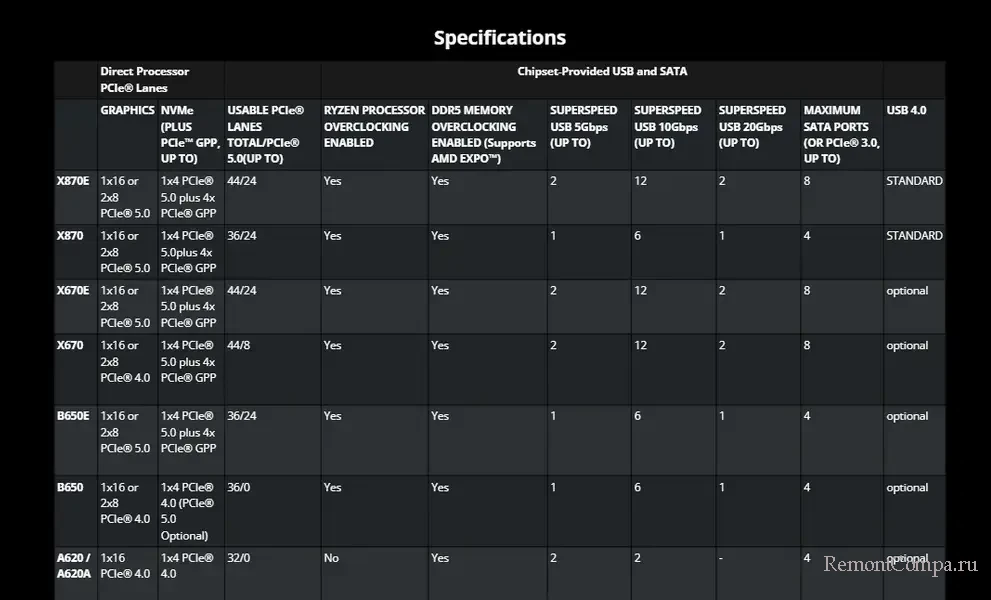

И ниже будет таблица детальных характеристик всех чипсетов этого сокета.

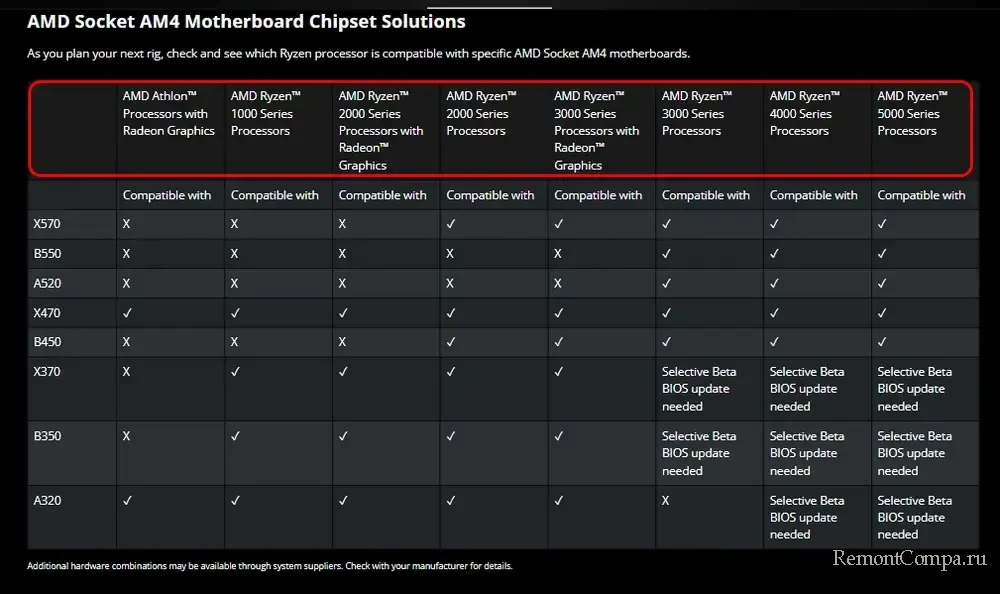

С сокетом AM4, как упоминалось выше, не всё однозначно, для него AMD сделала таблицу, в которой расписала, совместимы или нет каждая из серий процессоров с каждым чипсетом. И сделала пометки, в каких случаях нужно обновление UEFI (BIOS).

Ниже будет тоже таблица детальных характеристик всех чипсетов этого сокета.

↑ Конфигураторы ПК

Собирать ПК можно, поверхностно разбираясь в компьютерном железе, с помощью конфигураторов ПК. Это такие сервисы, которые предлагают для сборки ПК совместимое компьютерное железо. Пример такого - конфигуратор ПК от магазина DNS. Добавляем в конфигуратор нужный процессор в качестве первичного компонента и подбираем к нему другие комплектующие, которые будут отфильтрованы по совместимости. Конфигуратор сам предложит материнские платы с чипсетами поддерживаемых процессором серий.

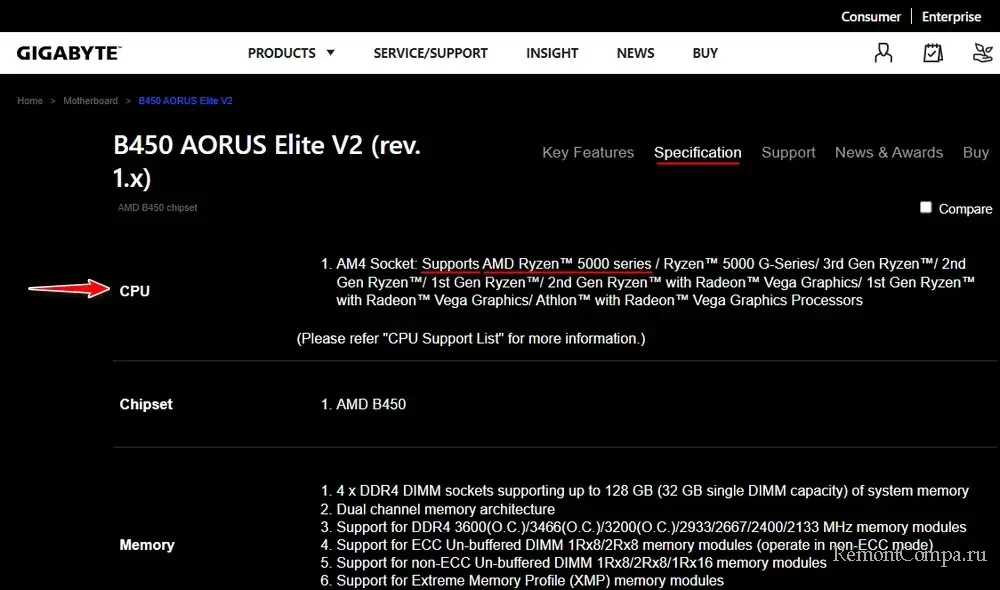

Но, друзья, выбранную в конфигураторе плату нужно обязательно проверять на предмет поддержки процессора. Идём на страницу её спецификаций на сайте производителя и смотрим поколения или серии поддерживаемых процессоров. В перечне должны быть поколение или серия выбранного процессора. Внимательно изучаем ниже все детальные характеристики платы, в них может быть указано ограничение какой-то функциональности для каких-то поколений, серий или линеек процессоров. Такие «изгои» могут быть обозначены их кодовым именем.

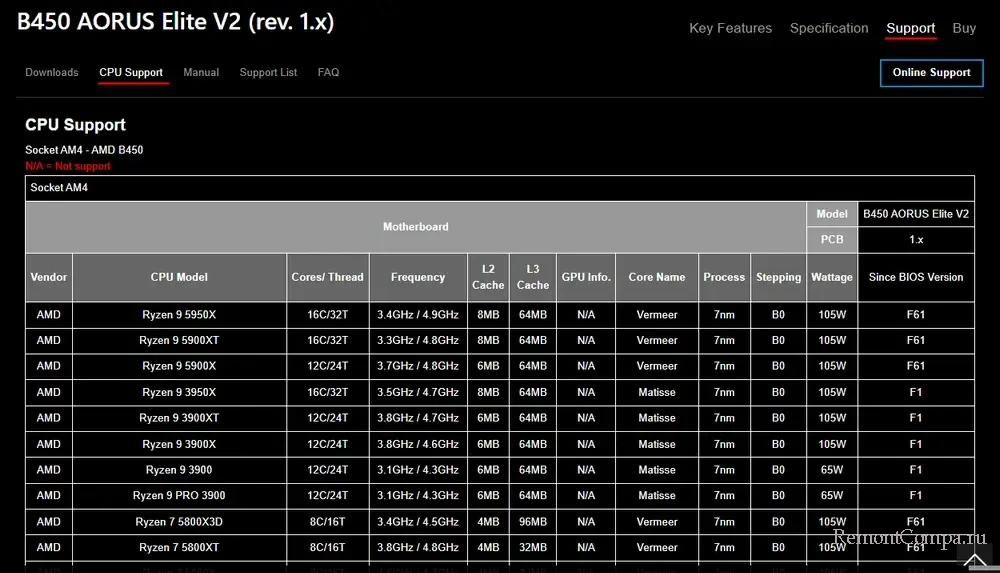

Далее обращаемся в раздел поддержки платы. И смотрим перечень конкретных моделей поддерживаемых процессоров, есть выбранный нами процессор в этом перечне.

↑ Торговые площадки и веб-сервисы

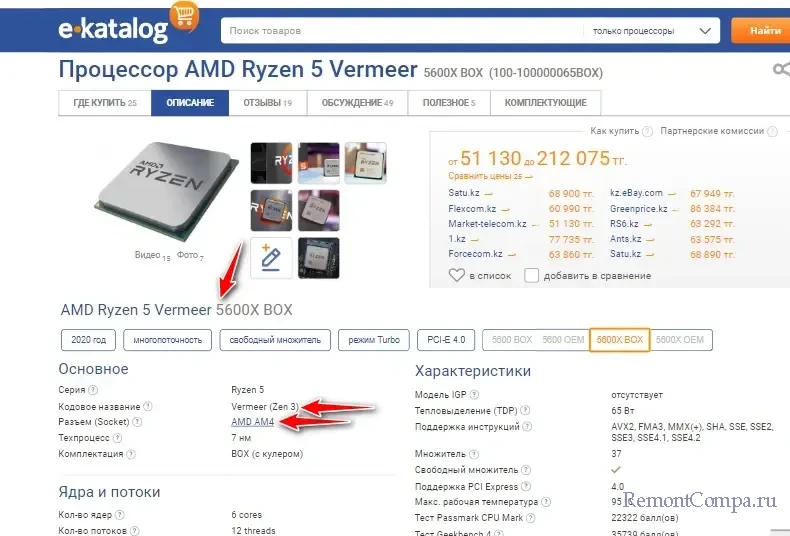

Сайты компьютерных магазинов и мощные площадки-агрегаторы могут быть оборудованы фильтрами, работающими не хуже конфигураторов ПК. И могут помочь нам выбрать совместимое компьютерное железо. Например, на площадке-агрегаторе E-Katalog можем посмотреть характеристики выбранного процессора, обратив внимание на его поколение или серию, на кодовое имя. Далее можем кликнуть сокет, являющийся активной ссылкой.

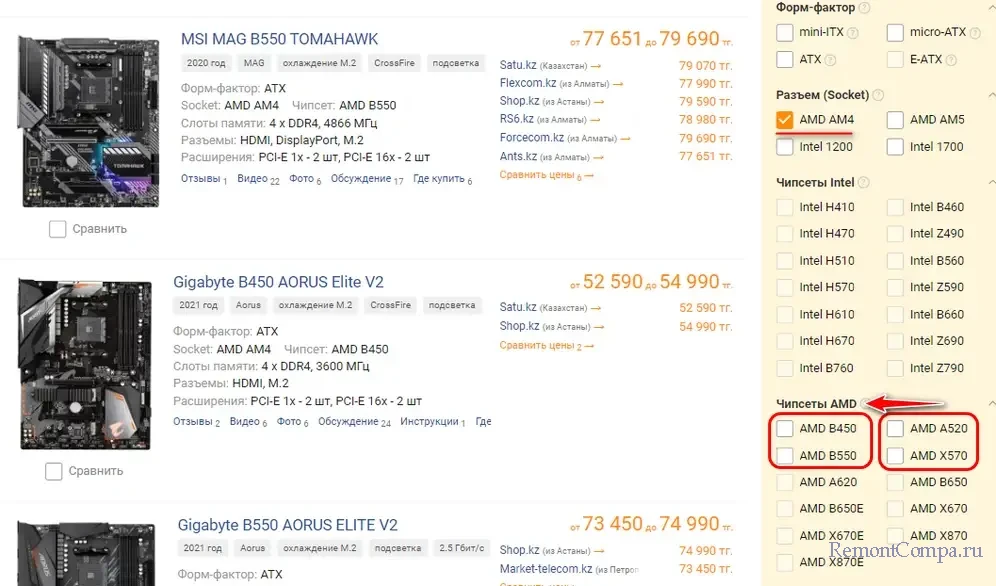

Что приведёт нас к выбору материнских плат. Где среди фильтров чипсетов активны будут только совместимые чипсеты.

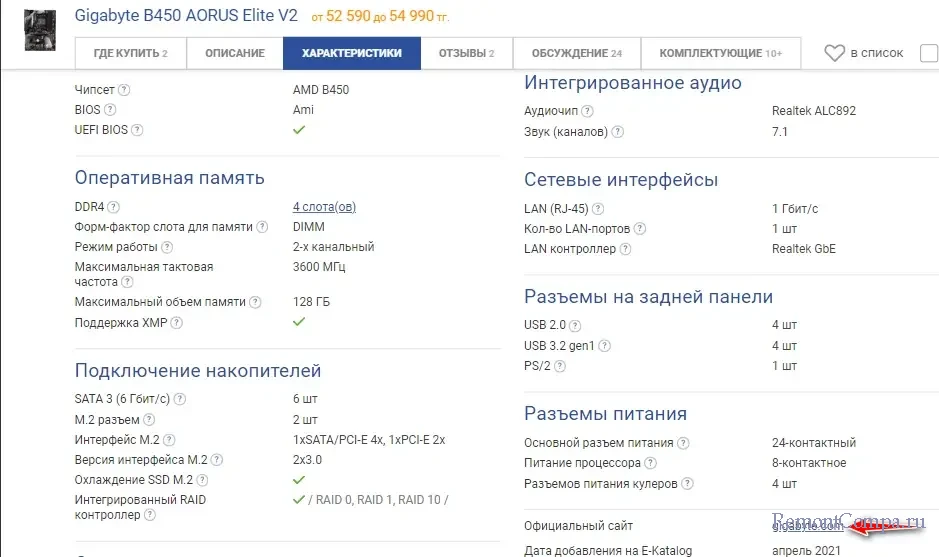

Эта площадка-агрегатор также хороша тем, что в характеристиках материнских плат содержит ссылку на страницы их спецификаций на сайтах производителей. Где мы сможем перепроверить информацию о совместимости процессора и платы, как показано в предыдущем пункте статьи.

↑ Сервис TechPowerUp

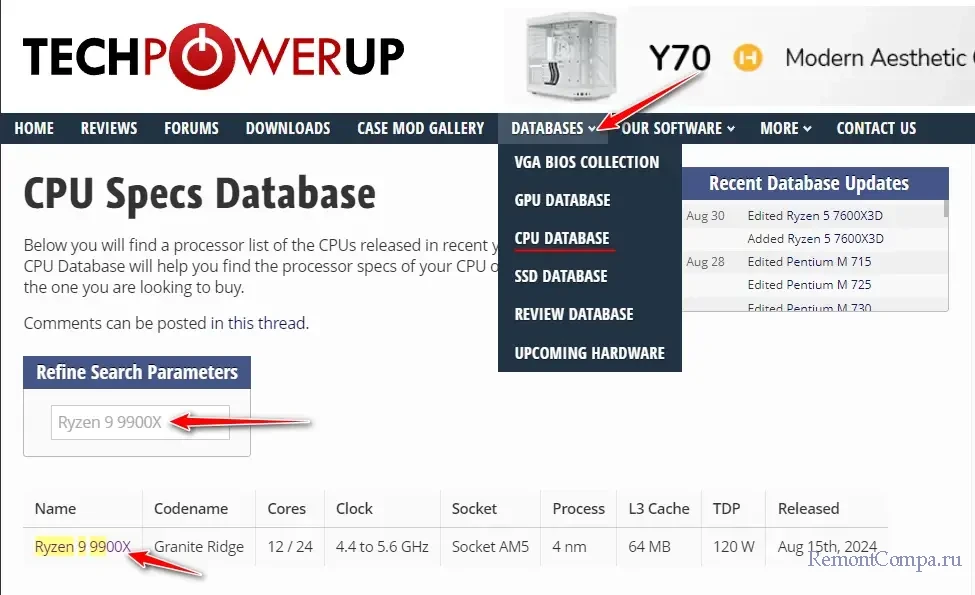

Какие чипсеты подходят к процессорам, может подсказать популярный веб-сервис, посвящённый компьютерным технологиям и аппаратному обеспечению, TechPowerUp. Он содержит свою базу данных характеристик процессоров. В этой базе вводим в поиск название нужного процессора. Открываем страничку его характеристик.

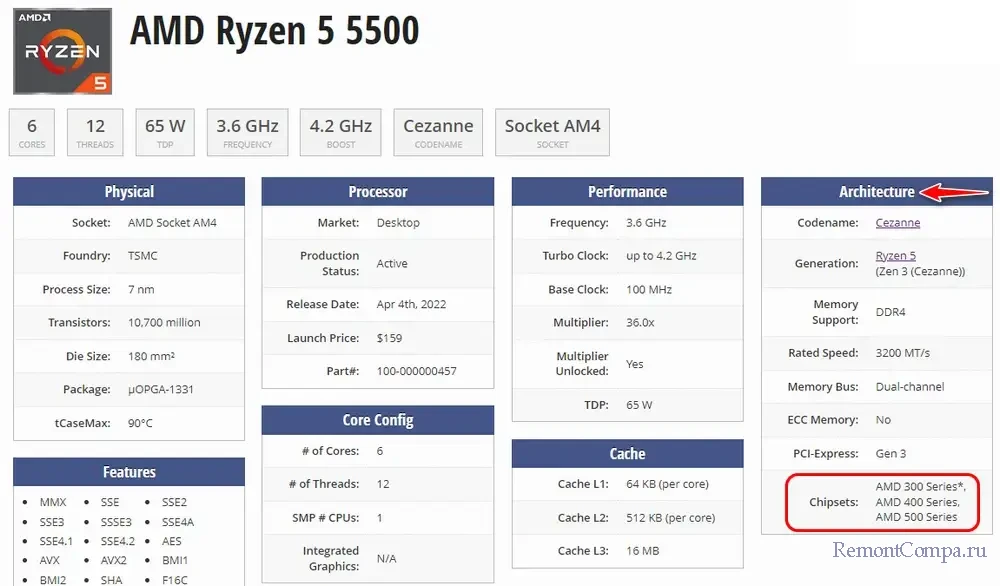

В блоке характеристик архитектуры будут указаны совместимые с процессором чипсеты. Может быть указание на серии.

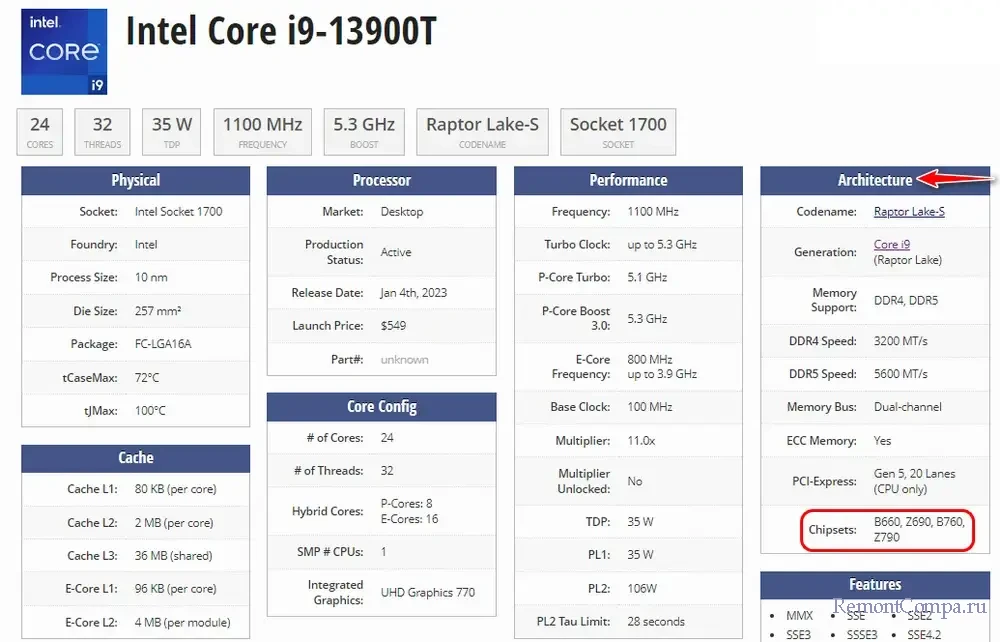

А может быть перечисление конкретных чипсетов.

Подробно о возможностях этого сервиса, чем он нам может помочь при сборке ПК и повышении уровня осведомлённости в компьютерной теме - в статье сайта «Сервис TechPowerUp – базы данных, тесты и обзоры компьютерного железа».
